Blackwell TMEM 与 tcgen05 MMA 深度解析

Blackwell 数据中心 GPU（B200、GB200，SM100/SM103）围绕第五代 Tensor Core 引入了一块专用片上存储——TMEM（Tensor Memory）。本文整理 TMEM 的设计动机、tcgen05.mma 指令族的工作方式，以及从 Ampere 到 Blackwell 的 MMA 架构演进。

核心逻辑

每个 SM 配备 256 KB TMEM，与寄存器文件大小相同。TMEM 主要服务 tcgen05.mma，即 Blackwell 这一代新的 Tensor Core MMA 指令族（PTX ISA 8.6，支持 SM_100a/f、SM_103a/f）。

GEMM 的核心计算是：

D = A * B + D

MMA 指令把这个矩阵乘加以固定 tile shape 交给 Tensor Core 执行。由于 Tensor Core 吞吐远高于普通 SIMT CUDA core，一个原本用 SIMT 写的 GEMM 迁移到 MMA/Tensor Core 后，计算本身会变得非常快，瓶颈可能从 compute-bound 转移到 memory-bound。

这里的 memory 不只是 global memory，也包括 SMEM 布局、TMA 搬运、TMEM 读写、epilogue 从 TMEM 拷回寄存器等路径。

为什么需要 TMEM：accumulator 越来越大

矩阵乘法沿 K 分块计算时，输入 tile 可以不断更换，输出 tile 的部分和却要一直保留。Hopper 的 WGMMA 把这份 accumulator 放在线程寄存器中；输出 tile 越大，需要长期占用的寄存器也越多。

以一个 $128\times128$ 的 FP32 累加块为例，仅数据本身就需要：

如果均摊到 128 个线程，相当于每线程 128 个 32-bit 寄存器，还没算地址、循环变量和其他临时值。这是用于理解容量压力的手算，不代表某个具体 kernel 的线程布局。寄存器占用较高会限制并发驻留；分配不下时，还可能出现 spill。

TMEM 将累加器从通用寄存器文件中独立出来，让 Tensor Core 直接更新这块片上存储。真正执行乘加的是 Tensor Core，TMEM 提供的是配套的存储与访问路径。它帮助缓解寄存器压力，但整个 kernel 的性能还取决于输入搬运、流水线和 epilogue。NVIDIA 编程指南明确将释放寄存器资源列为这一设计的特点。

架构演进

Ampere:     mma.sync        / Tensor Core warp-level MMA
Hopper:     wgmma.mma_async / warpgroup-level MMA
Blackwell:  tcgen05.mma     / UMMA / TMEM-backed MMA

Blackwell 上 tcgen05.mma 是 Hopper wgmma.mma_async 的替代者。wgmma.mma_async 在 Blackwell 上已被标记为 deprecated，不应在 SM100 上继续依赖。

TMEM 在 tcgen05.mma 里的位置

tcgen05.mma 的 PTX 签名大致为：

tcgen05.mma.cta_group.kind [d_tmem], a_desc, b_desc, idesc, ...

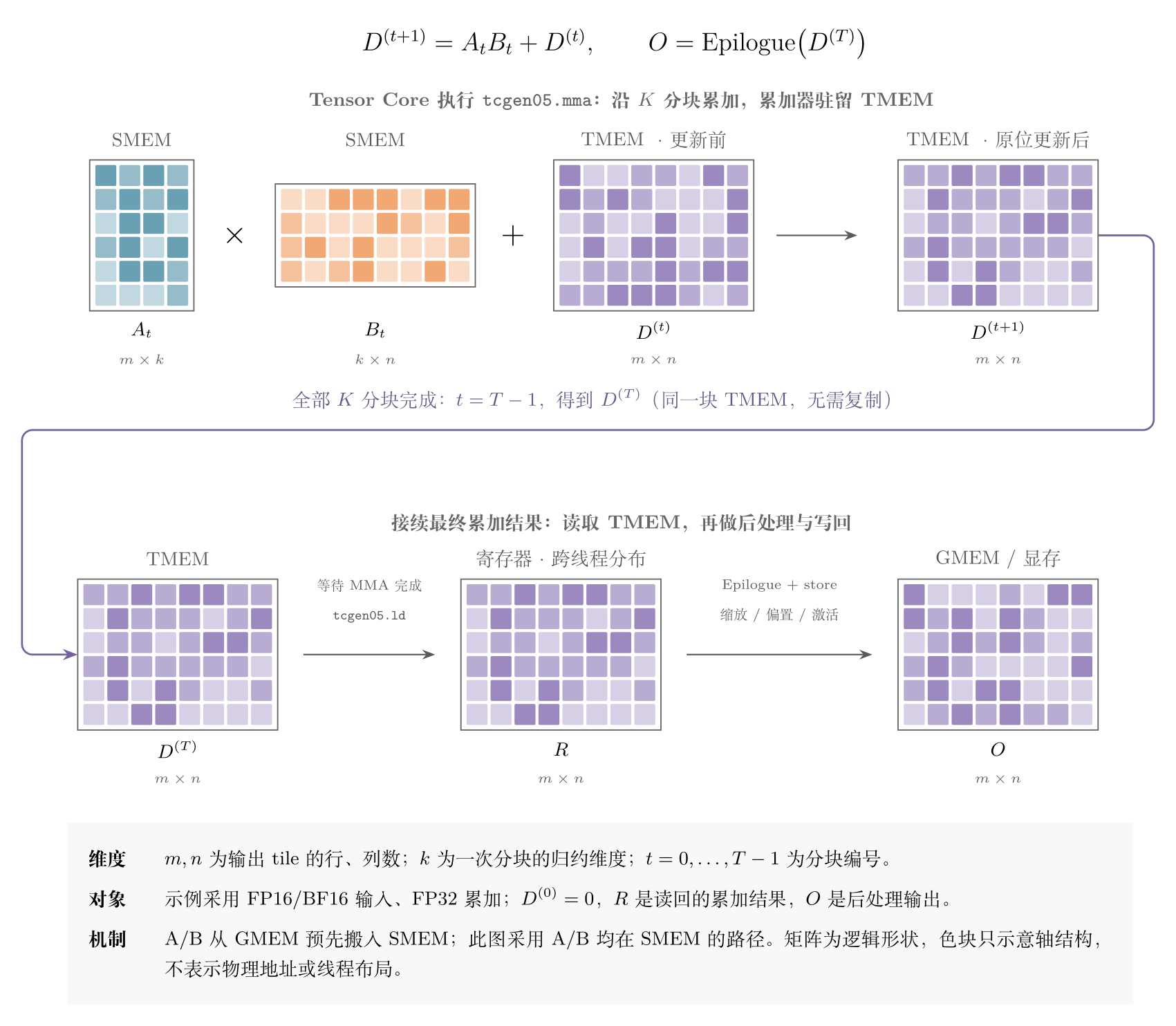

下面以 A/B 均来自 SMEM 的路径为例（A 也有来自 TMEM 的指令变体）：

Blackwell 的 MMA 累加器不再占用普通寄存器，而是放进 TMEM，从而大幅降低寄存器压力。

tcgen05.mma 由单个线程发射（issued by a single thread），而非 warp 集体发射，这是与 Hopper wgmma.mma_async（warpgroup 集体发射）的重要区别。

计算完成后，结果不能直接在 TMEM 里做普通 CUDA 运算。需要用 tcgen05.ld 把 accumulator 从 TMEM load 回寄存器，然后 epilogue 再做 scale、bias、activation、store 等后处理。

上排反复累加，下排接续最终结果

先固定一个输出 tile。图中 A 的形状是 $m\times k$，B 是 $k\times n$，因此每次矩阵乘法贡献一个 $m\times n$ 的结果。沿完整归约维度 K 一共处理 T 个分块，图里的 t 是分块编号，不是训练步数：

这意味着上排会重复 T 次：换入下一组 A、B，再更新原来的 D。上排的“更新前”和“更新后”画的是同一块 TMEM 在两个时刻的状态，并没有分配两个累加器。这里 $D^{(0)}=0$ 是数学上的初始条件；实际指令可以在第一次 MMA 时关闭旧累加值的使用，不必先单独写入一整块零。

紫色跨行箭头连接的是最后一次更新。当 $t=T-1$ 时，上排右侧的 $D^{(t+1)}$ 就成为下排左侧的 $D^{(T)}$。两排之间没有数据复制，也不是上排每算一次就走一次下排。所有 K 分块完成后，才进入这张图的输出阶段。

此时先等待异步 MMA 完成，再通过 tcgen05.ld 把 TMEM 中的结果读到各线程的寄存器；读取完成后执行 scale、bias、activation 等 epilogue，最后写回 GMEM。图中 R 是这些寄存器片段合起来的逻辑矩阵，并非某一个线程拥有整块 R。实际 kernel 可以对不同输出 tile 做流水线重叠，图里只追踪一块 D 的生命周期。

D 是激活值，还是另一种中间结果

D 最准确的名字是“矩阵乘法累加器”：计算中是部分和，完成后是这个输出 tile 的乘法结果。以线性层为例：

前向时，可以把 D 理解为正在形成的 $XW$ 中间激活；加上 b、做完 GeLU 后才得到 Y。反向时，同样的矩阵乘法硬件又可能计算输入梯度或权重梯度，这时 D 承载的是梯度的部分和。

因此，“激活”描述数据在模型里的含义，“累加器”描述它在运算里的角色。TMEM 面向的是 Tensor Core 的矩阵计算，不能泛化为所有反复更新的激活值都会自动放进来的缓存。某些 MMA 变体也允许操作数 A 位于 TMEM；本图只展示 A/B 均位于 SMEM 的路径。

为什么不把这块面积用来加寄存器

增加通用寄存器当然也能缓解容量不足，但容量只是存储设计的一部分。寄存器文件还要为普通线程指令供给操作数，处理不同的读写请求，并连接各类执行单元。只增加存储容量，不代表供数带宽也增加；同时扩展带宽，又会带来读写通路、布线、功耗和时序上的成本。

回看上排，D 的使用方式相当集中：矩阵乘加反复读写同一块累加结果，直到 K 方向计算完毕。为这类访问单独提供 TMEM，可以让矩阵累加和普通线程工作分别使用各自的资源。寄存器仍然重要，下排的后处理就要用它，只是不必在整个 MMA 主循环期间都替 D 保管那一大块数据。

这是从工作负载和接口约束出发理解架构取舍，不代表公开资料给出了“TMEM 比等容量寄存器节省多少面积”的数字。也不能把收益解释成“原来每次累加都写显存，现在不用了”：上一代 Tensor Core 同样可以将累加结果保留在片上寄存器中。

“受限制的访问”具体限制在哪里

最直接的区别是指令接口。上排通过 tcgen05.mma 更新 D，下排通过 tcgen05.ld 把它读出；反向写入使用 tcgen05.st，SMEM 到 TMEM 的复制可使用 tcgen05.cp。普通 CUDA 算术指令不能直接拿 TMEM 地址当操作数，所以图里的通用后处理安排在读回寄存器之后。这些是本文用到的主要路径，不是整个指令族的完整清单。

其次，tcgen05.ld/st 是 warp 协作的块读写。参与线程使用同一基地址，选择指令支持的搬运形状，由规定的布局把数据分配到线程寄存器；不能像普通全局内存读写那样，让每个线程自由提交一套互不相关的地址。例如 .32x32b 描述的是 32 条数据通路上各 32 bit 的搬运形状，不是任意大小的逻辑矩阵。

对图中 SM100 的路径，warpgroup 内的四个 warp 通过 tcgen05.ld/st 分别访问 TMEM 的 0–31、32–63、64–95、96–127 行，各自可以访问这些行中的所有列。这些是物理 TMEM 行，并不自动等于图中逻辑 D 的矩阵行；内核还要建立相应的布局映射。具体规则见 PTX 的 Access restrictions。

最后还要处理完成顺序。单线程发射 MMA，不代表结果立即可读；warp 协作发出 load，也不代表异步读取已经结束。图中两排的连接处和下排读回后，都有需要满足的同步条件。TMEM 的专用性，既体现在硬件的数据路径上，也体现在编程时必须遵守这些访问与同步约束。

MMA shape 与 tiling

Tensor Core 是专用硬件，电路在设计时就固定了”一次能处理多大的矩阵块”。MMA 指令是 Tensor Core 的原子操作：

一条 MMA 指令 = 把一个固定大小的 A_tile 和 B_tile 喂给 Tensor Core，
                执行 D_tile += A_tile × B_tile，结果写回 D_tile。

shape 是硬件电路决定的，不能任意指定。比如 Ampere 的一个典型 atom 是 m16n8k16，硬件一次只能做这个尺寸。

实际 GEMM 的 M/N/K 远大于一条 MMA 指令的 tile，所以 CUTLASS/CuTe 做的事是分块（tiling）：

大矩阵
  → CTA-level tile（一个 thread block 负责的块）
    → warp/warpgroup-level tile
      → MMA atom 大小的 tile（对应一条 MMA 指令）

整个大 GEMM 变成很多条 MMA 指令的循环叠加。例如 K=256、MMA atom K 维度为 16，则沿 K 循环 16 次，每次把 accumulator D 累加一次，最终 D 里存的就是完整的 A × B 结果。

dense FP16 的 tcgen05.mma 支持类似下面的 shape：

64 x N x 16
128 x N x 16

其中 N 也有倍数和上限约束。

兼容性与代际差异

不同代的 MMA 指令是架构绑定的：

消费级 vs 数据中心 Blackwell

消费级 RTX 50 系列（RTX 5090 等）使用 SM120（GB202），与数据中心 Blackwell SM100 是不同的架构目标：

• SM100（B200、GB200）：有 TMEM，支持 tcgen05.mma，是本文讨论的主体。
• SM120（RTX 5090 等消费级）：没有 TMEM，使用不同的 Tensor Core 编程模型，不能直接使用 SM100 的 tcgen05.mma 代码路径。

因此，FlashAttention-4 等依赖 TMEM 的内核无法在消费级 RTX 50 系列上运行。

调用层次

底层最终是 PTX/inline asm 指令，但通常不直接手写裸 asm，而是走 CUTLASS/CuTe 的封装：

CUTLASS GEMM kernel
  → CuTe TiledMMA / MMA_Atom
    → SM100_MMA_* atom
      → tcgen05.mma PTX / inline asm

相关底层指令：

tcgen05.mma 特点总结

1. CTA 级，不再是传统 thread/warp 级语义
2. 由单个线程发射（非 warpgroup 集体发射）
3. 本图 A 来自 SMEM（通过 SMEM descriptor）；另有来自 TMEM 的变体
4. B 来自 SMEM（通过 SMEM descriptor）
5. accumulator/D 必须在 TMEM
6. 结果后处理前，需要用 tcgen05.ld 从 TMEM 读回寄存器
7. MMA shape 是受限的固定 tile shape，由 CUTLASS/CuTe 做 tile 映射

性能直觉

• SIMT GEMM 可能 compute-bound
• 换成 Tensor Core MMA 后，计算吞吐大幅提升，瓶颈经常转移到数据搬运和布局上
• 本图的输入路径是 GMEM → SMEM，Tensor Core 读取输入并在 TMEM 更新 D；输出路径是 TMEM → register → GMEM。A/B 不必先整体复制到 TMEM 才能计算。
