长上下文训练中的 SP 与 CP：从 Megatron 到分布式 Attention

前置阅读：张量并行与通信

分布式训练并行基础

模型已经开启张量并行，为什么把上下文拉长以后，显存还是不够？

TP 把权重和部分中间计算分到了多张卡上，但没有消除所有激活副本。以常规 Megatron TP 为例，LayerNorm、Dropout 等区域仍然可能在每张卡上保存同一份完整序列激活。上下文越长，这些副本越贵。即使用了 FlashAttention，避免把完整的 $L\times L$ 注意力分数矩阵写入显存，QKV、MLP 中间结果等随序列长度增长的激活仍然存在。[1][6]

沿序列维切分看起来很自然：一张卡放不下，就让每张卡只负责一段 token。不过，LayerNorm 可以逐 token 独立计算，Attention 却需要访问其他 token 的 K、V。两类算子对通信的要求不同，也就有了不同的序列切分方案。

这篇文章先从 Megatron 的定义出发，说明 SP 如何减少 TP 中的重复激活，CP 如何把长上下文分到多组设备，再展开 CP 所需要的分布式 Attention，介绍 Ulysses 和 Ring 两条计算路线。文献中的命名并不统一，Ulysses 也称自己为 Sequence Parallelism；因此下文用“Megatron SP”指框架中的特定方案，用 Ulysses、Ring 指具体的 Attention 算法，避免把不同层级的概念混在一起。

Megatron SP 与 CP：分别解决什么问题

SP：减少 TP 中的重复激活

先看一个普通的两层 MLP。省略 batch 和 bias，输入为 $X\in\mathbb R^{L\times d}$，中间维度为 $f$，逐元素激活函数记为 $\phi$：

两卡 TP 可以把 $W_1$ 沿输出通道切成两份，把 $W_2$ 沿输入通道切成对应的两份。第 $r$ 张卡先算自己的中间通道，再算这些通道对最终输出的贡献：

这里最容易看错的是 $P^{(r)}$。它的形状已经是 $L\times d$，但数值还不完整：它只是本卡那一半中间通道产生的部分和。两卡求和之后，才得到正确的 $Y$。

只有 TP 时，通常用 AllReduce 完成这次求和，两张卡都得到完整的 $Y$。接下来的 Dropout、残差连接和 LayerNorm，也就在两张卡上各处理一遍完整序列。

但 LayerNorm 只需要一个 token 的完整隐藏维 $d$，不需要其他 token。既然如此，求和之后为什么还要让每张卡保留全部 token？

Megatron SP 就从这里入手：把 AllReduce 换成 ReduceScatter，每张卡只留下求和结果的一段序列。等到下一个 TP 矩阵乘法需要完整输入时，再用 AllGather 收集回来。[1]

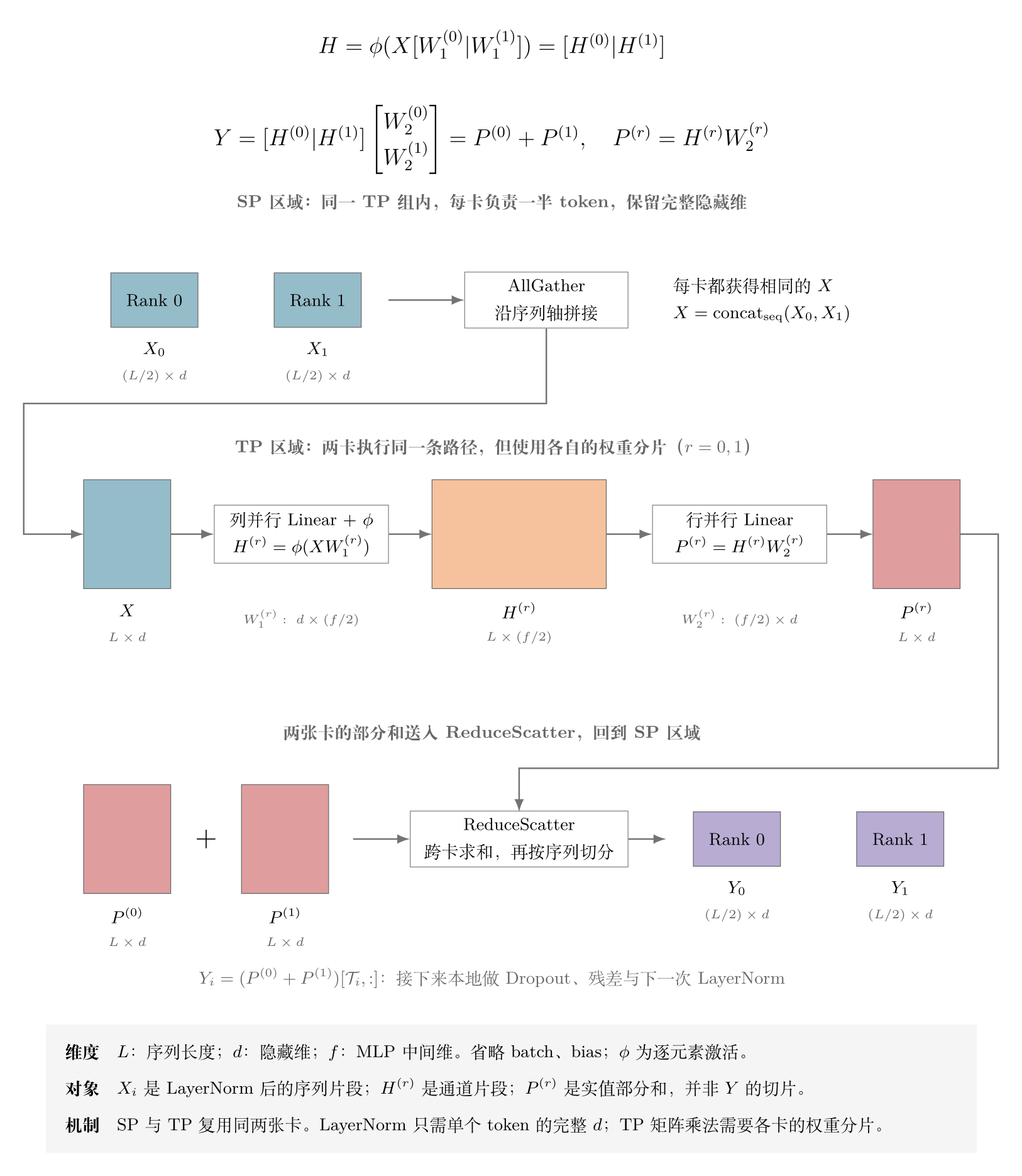

图从 LayerNorm 之后开始读。每卡先持有 $(L/2,d)$ 的 $X_i$；AllGather 沿序列轴拼出 $X$，两卡再分别使用自己的权重分片计算。MLP 结束后，ReduceScatter 对 $P^{(0)}$、$P^{(1)}$ 求和，并沿序列轴分发结果，重新回到每卡 $(L/2,d)$。

从通信语义上看，AllReduce 可以分解成 ReduceScatter 和 AllGather。SP 把这两步分开，在中间安排可以逐 token 执行的算子。于是这些区域只需要保存本地序列片段，TP 区域仍然可以按原来的方式计算。

这也解释了 SP 和 TP 的关系：它们在不同算子区域采用不同的激活布局，复用的是同一组 GPU。 TP=2 开启 Megatron SP，仍然只需要两张卡；SP 节省的是部分区域的激活，并没有把模型中所有张量都变成半份。

CP：把长上下文分到多组设备

Megatron SP 减少了 LayerNorm、Dropout 等区域的激活副本，但进入 TP 计算区域时，仍然需要收集该 TP 组负责的完整序列。上下文继续增长，Attention 和 MLP 的激活也会继续增长。

Megatron CP 把序列切分延伸到整个网络：不同 CP rank 负责同一批样本的不同 token 片段，MLP 等逐 token 算子可以处理本地片段，Attention 则通过跨卡通信访问其他片段的 KV。与 SP 复用 TP 组不同，CP 在常规 Megatron 配置中是独立的设备维度；例如 TP=2、CP=2，需要四张卡共同处理一份模型副本的计算。[4]

两者可以同时使用：CP 先划分上下文，在每个上下文分片内部，TP 分摊矩阵乘法，SP 再减少 TP 组内部分区域的激活副本。这里的“先”描述设备与数据的分组关系，不是额外的一次计算步骤。

CP 规定了上下文怎样分工，但没有把通信算法限定为 Ring。接下来真正需要回答的是：序列切开以后，Attention 怎样取得其他分片的信息？

分布式 Attention：Ulysses 与 Ring 两条路线

Attention 的跨 token 依赖，是实现 CP 时需要专门处理的部分。设序列被分到 $P$ 张卡，第 $i$ 张卡持有 $Q_i,K_i,V_i$。对于不带 mask 的 Attention，它要计算：

输出只属于本地 query，但这里的 $K,V$ 来自完整序列。MLP 和 LayerNorm 可以就地处理本地 token，Attention 则必须通过通信取得完整上下文的信息。

Ulysses 和 Ring Attention 对这个问题给出了两种处理方式：Ulysses 在 Attention 前重新分工，让每张卡负责一部分 heads 的完整序列；Ring 保留 query 的序列分工，让不同位置的 KV 依次到达本卡。[2][3]

以下先用标准 MHA 说明，设 head 数为 $h$，每个 head 的维度为 $d_h$，所以 $d=hd_h$。图和公式省略 batch 维，矩阵面只表达逻辑形状。

Ulysses：用 All-to-All 把序列分片换成 head 分片

Ulysses 利用的是不同 attention heads 可以独立计算这一点。

进入 Attention 前，每张卡有一段序列的全部 heads，Q、K、V 的本地形状都是 $(L/P,h,d_h)$。通过 All-to-All，把每段序列中属于同一组 heads 的数据送到同一张卡，布局就变成了 $(L,h/P,d_h)$。[2]

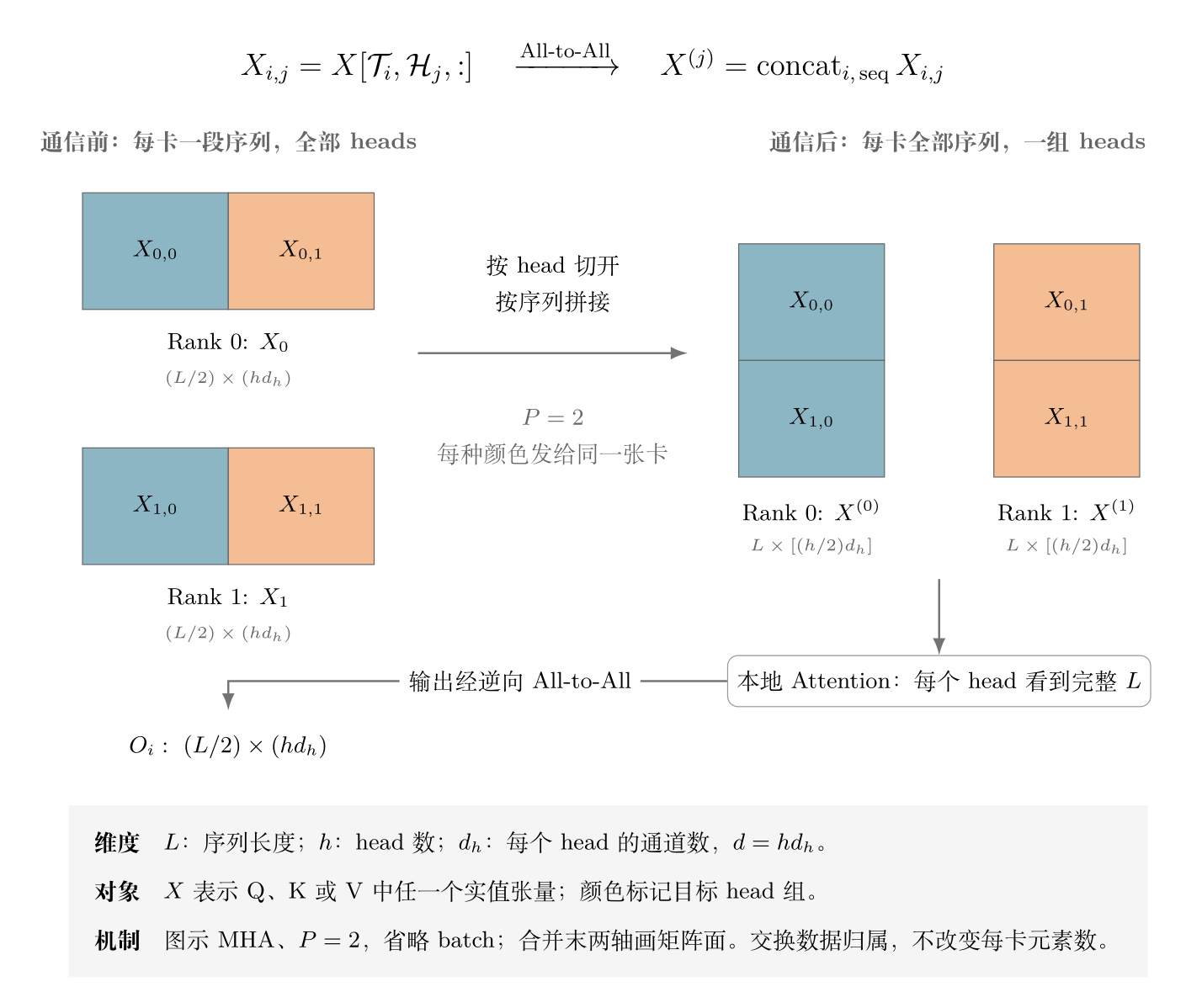

图中 $\mathcal T_i$ 表示第 $i$ 段 token，$\mathcal H_j$ 表示第 $j$ 组 heads，$X_{i,j}$ 是它们交叉的子块；$X$ 可以是 Q、K、V 中的任一个。两卡情况下，Rank 0 留下 $X_{0,0}$，发送 $X_{0,1}$，再接收 Rank 1 的 $X_{1,0}$。沿序列轴拼起来后，Rank 0 就拥有第一组 heads 的完整上下文。

接下来，每卡可以调用本地 Attention 内核，独立完成自己负责的 heads。算完之后，对输出做逆向 All-to-All，把结果还原为 $(L/P,h,d_h)$，继续处理本地 token。

用 4 张卡、16 个 token、8 个 heads 举例，单卡形状变化就是：

这个例子也回答了一个直觉上的疑问：序列从 4 变成 16，显存是不是变大了？这里只看单个 Q、K 或 V，交换前后都是 $32d_h$ 个元素。序列变长的同时，head 数从 8 减到了 2。All-to-All 重新分配了数据，和把所有分片都收集到每张卡上的 AllGather 不同。

实际峰值还要算接收缓冲区、布局转换副本和反向需要保存的张量。Ulysses 配合 FlashAttention 时，也不必保存完整的注意力分数矩阵。因此，“用了 A2A”本身不能推出“比 Ring 更费显存”。[2][6]

按 head 分工也带来了限制。最直接的实现要求 $P$ 能整除 $h$；GQA 的 KV heads 更少，若 Q、K、V 都直接均分，还要求 $P$ 能整除 KV head 数。复制 KV 等扩展方案可以改变约束，但也会改变存储和通信开销。理解基础方案时，先记住它的分工单位是 head 就够了。

Ring Attention：Q 留在本地，KV 沿环传递

Megatron CP 使用环形 P2P 通信时，核心计算方式就属于 Ring Attention 这一类：Q 留在本地，KV 分块流转，通过 online softmax 合并结果。不过，CP 描述的是沿上下文维度切分计算的并行方案，Ring 只是其中一种实现方式；不能把 Megatron CP 与 Ring Attention 完全画等号。[4]

Ring Attention 保留原来的序列分工。第 $i$ 张卡始终计算自己的 $Q_i$，先用本地 KV 算一块，再接收邻卡传来的 KV，继续下一块。[3]

例如四卡环中，若 KV 从 Rank 0 向 Rank 1 的方向传递，那么 Rank 0 依次处理的是 $\mathrm{KV}_0,\mathrm{KV}_3,\mathrm{KV}_2,\mathrm{KV}_1$。计算覆盖了四块，取得其他三块只需要三次接收；完成后，输出自然仍属于本地 query。

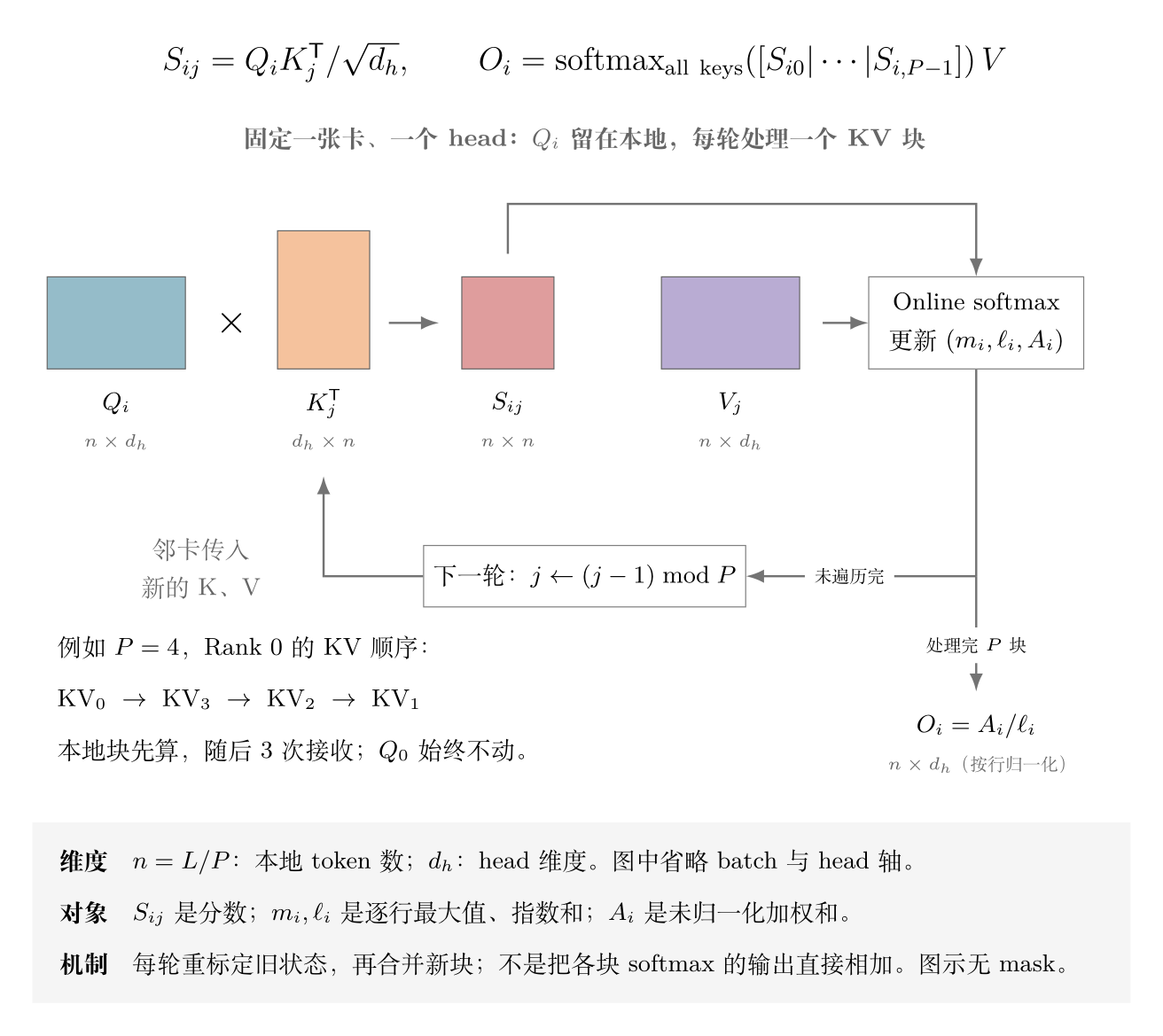

图中只看一个 head，记 $n=L/P$。本地 $Q_i$ 为 $n\times d_h$，当前 $K_j^\mathsf T$ 为 $d_h\times n$，两者相乘得到 $n\times n$ 的逻辑分数块。内核可以继续把它切成更小的 tile，不需要把这整个块写入显存。

真正需要处理的是 softmax：它的分母包含所有 key。每块各自做一次 softmax，再把输出相加，会把每块都当成一次完整的归一化，结果就错了。

Online softmax 为每个 query 行保存三个量：已见分数的最大值 $m$、在该最大值下缩放的指数和 $\ell$，以及同样缩放的未归一化加权和 $A$。新块 $S=Q_iK_j^\mathsf T/\sqrt{d_h}$ 到达时，先更新最大值，再把旧状态与新块放到同一个尺度上：

其中 $m,\ell$ 各有 $n$ 个元素，$A$ 的形状为 $n\times d_h$；指数和缩放按 query 行广播。从 $m=-\infty,\ell=0,A=0$ 开始，遍历完所有 KV 块，再按行计算 $O_i=A/\ell$，就得到包含完整上下文的输出。[3][6]

因此，Ring 前向的数据流更接近流式 AllGather KV：所有 KV 都经过本卡，但每次只处理一块，不要求同时保存完整 KV。这里的 Ring 描述传递路径，并不意味着执行了 ReduceScatter。

ReduceScatter 的语义出现在 KV 梯度上。同一个 $K_j,V_j$ 被多张卡的 query 使用，反向时会产生多份梯度贡献；这些贡献需要求和，再回到拥有第 $j$ 段 KV 的卡。Megatron CP 文档也据此把通信描述为前向 KV AllGather、反向 KV 梯度 ReduceScatter，并用环形 P2P 实现。[4]

对于 causal Attention，还要根据 query 和 key 的全局位置处理 mask。连续分片时，本地 Q 之前的 KV 块全部有效，之后的块可以跳过，同段块才需要下三角 mask。这样一来，序列前部的卡工作少，后部的卡工作多，实际实现还需要负载均衡。上图和更新式先展示无 mask 的路径；带 mask 的内核要单独处理整行或整块没有有效 key 的情况。

Ulysses 与 Ring 的代价：通信量和显存

先固定序列长度 $L$、模型维度和并行度 $P$，只统计一次 Attention 前向的每卡发送元素数；接收量相同，不计发给自己的部分，也不含反向传播。换成字节数时，再乘以每元素字节数。

对于 Ulysses，一个张量在每卡有 $Ld/P$ 个元素，其中 $1/P$ 留在本地。标准 MHA 的 Q、K、V 和输出共四份同尺寸张量，因此：

对于 Ring，记全部 KV heads 的宽度为 $d_{KV}=h_{KV}d_h$。每轮发送一份 K 和一份 V，共 $2Ld_{KV}/P$ 个元素；无 mask 的完整遍历需要 $P-1$ 轮交换，因此：

这两个式子是从张量形状直接数出的通信量。固定 $L$ 时，Ulysses 的量级为 $O(Ld/P)$，Ring 为 $O(Ld_{KV})$。如果让 $L$ 随卡数一起增长，比较的就变成了另一种扩展方式，不能再把“每卡通信量不变”和“随卡数下降”混在一起。

GQA 下也要统一口径。若 Ulysses 直接均分 heads，Q 和输出宽度为 $d$，K、V 宽度为 $d_{KV}$，上面的系数应改成：

KV heads 减少会降低 Ring 的传输量，同时也更容易触及 Ulysses 的 head 切分限制。只看 MHA 下的通信量，很难直接决定 GQA 模型应该选哪一种方案。

通信量之外，还要看时间能否重叠。Ring 可以在计算当前块时传递下一块，但序列分得越细，每块计算就越短，留给通信的隐藏空间也越小。是否能把通信藏住，要结合块大小、GPU 计算速度、链路带宽与延迟判断。环形的“邻居”只是逻辑关系，不保证两张卡之间有足够快的物理链路。

显存也有类似的问题。在相同 MHA 配置下，两种方案每卡持有的本地 QKV 基础规模都是 $O(Ld/P)$；Ulysses 的额外开销可能来自 A2A 缓冲和布局转换，Ring 则需要接收 KV 的缓冲以及在线归一化状态，重叠通信时还可能使用双缓冲。真实训练峰值还受张量生命周期和重计算策略影响。

如果 Ulysses 用朴素 Attention 保存完整分数矩阵，每卡需要约 $(h/P)L^2$ 个元素；Ring 单个逻辑分数块只有 $h(L/P)^2$ 个元素。但这个差别包含了整段计算与分块计算的区别。两边都使用 FlashAttention 后，就应回到实际保存的激活和工作缓冲上比较，不能把朴素 Attention 的二次方存储开销算到 A2A 头上。

组合与配置：区分算法组合和并行维度

Ulysses + Ring：组合两种 Attention 路线

Ulysses 与 Ring 可以组成二维并行。USP 就把两者结合起来，让 head 切分和序列环传共同承担长上下文计算。[7]

例如 256K token，取 Ulysses 度数为 4、Ring 度数为 2，共使用 8 张卡。每卡初始持有 32K token。在每个四卡 Ulysses 组内交换后，每卡得到 128K token 的四分之一 heads；再让两个组中负责相同 heads 的卡交换 KV，就能覆盖完整的 256K 上下文。

这种组合提供了按网络拓扑分配通信的空间：如果组内互联较快，可以把 All-to-All 安排在组内，把 Ring 放到组间。但并行度仍要结合 head 数和实际算通时间选择，而不是看到“节点内”就固定用 Ulysses，看到“节点间”就固定用 Ring。

TP + SP + CP：组织 Megatron 的设备分工

回到 Megatron，SP 与 CP 的组合需要按第一节的定义理解。一个常规 dense 模型的并行配置片段可以写成：[4]

--tensor-model-parallel-size 2 \
--sequence-parallel \
--context-parallel-size 2 \
--cp-comm-type p2p \
--pipeline-model-parallel-size 1

这里 CP 先把上下文分给两组设备，每组内部用 TP=2 完成矩阵乘法，Megatron SP 则复用这两张 TP 卡。它与前面的 Ulysses=4、Ring=2 是两种不同的设备组织方式。DeepSpeed 的 Megatron-DeepSpeed 教程使用 --ds-sequence-parallel-size 配置 Ulysses，名称中虽然同样有 sequence parallel，也不能直接把它当成 Megatron 的 --sequence-parallel。[5]

对上面的常规 Megatron 配置，总卡数满足：

如果总共 8 张卡，TP=2、CP=2、PP=1，那么 DP=2。开启 Megatron SP 不会再占用一个独立的设备维度；FSDP 在数据并行组内分片模型状态，也不应在这个式子里再额外除一次。

同一个 CP 组处理的是同一批样本的不同 token 片段，因此全局 batch 仍按独立样本数计算：

这里 MicroBatch 指每个数据并行副本单次处理的序列条数。把更多卡用于 CP、使 DP 变小时，可以通过梯度累积维持全局 batch，但训练一步的耗时也会随之变化。

实际配置时，我更倾向于先跟踪一层里的张量：当前这张卡拿的是全部 token 的一部分通道，还是一部分 token 的全部通道？下一步缺少的是输入数据，还是其他卡算出的部分和？前者决定怎样收集或交换，后者决定在哪里归约。沿着这条计算路径看，SP 与 CP 的分工，以及 Ulysses、Ring 各自承担的通信和计算就容易分清了。

参考

[1] Korthikanti, V., et al. Reducing Activation Recomputation in Large Transformer Models. 2022，MLSys 2023. arXiv:2205.05198（Megatron SP）。

[2] Jacobs, S., et al. DeepSpeed Ulysses: System Optimizations for Enabling Training of Extreme Long Sequence Transformer Models. 2023. arXiv:2309.14509。

[3] Liu, H., et al. Ring Attention with Blockwise Transformers for Near-Infinite Context. 2023，ICLR 2024. arXiv:2310.01889。

[4] NVIDIA. Megatron Core: Context Parallel Package；Parallelism Strategies Guide。

[5] DeepSpeed. Getting Started with DeepSpeed-Ulysses。

[6] Dao, T., et al. FlashAttention: Fast and Memory-Efficient Exact Attention with IO-Awareness. 2022. arXiv:2205.14135。

[7] Fang, J., Zhao, S. USP: A Unified Sequence Parallelism Approach for Long Context Generative AI. 2024. arXiv:2405.07719。
