从 CMP 170HX 到 GeForce：GPU 算力解锁是怎样发生的

前置阅读：顺着 FlashAttention 看 SM120 的实现 · MXFP8 与 SM120：硬件支持之后，软件还缺什么

项目状态核对于 2026-10-27。性能数据来自论文和项目报告，本文未在硬件上复测。

NVIDIA CMP 170HX 是一张矿卡，用的是和 A100 同款的 GA100 芯片，但出厂时 FP32 只有几百 GFLOPS，显存只开放 10 GB，PCIe 锁在 Gen1。有研究者纯靠软件把它恢复到约 12.2 TFLOPS，打开了板上实际存在的 80 GB 显存，PCIe 也提到了 Gen2。[1]

有意思的是限制到底卡在哪一层。eFuse 在出厂时已经烧好，厂商固件有加密和签名，主机拿到 root 也改不了 GPU 的受保护寄存器。研究者的做法是：先用 debug 固件的已知测试密钥解密出明文来分析，再利用签名程序里的内存安全漏洞拿到权限，最后改掉这些配置。

后来针对 GeForce 的解锁项目沿用了这套思路：在正式驱动接管之前，先跑一段针对该芯片的固件利用程序，把指令速率配置改掉。RTX 20、30、40 系都已经有人实测过，范围各不相同；50 系目前还没有公开、可复现的方案。下面先把 CMP 170HX 讲清楚，再逐代看显卡。

CMP 170HX：熔丝已经烧了，限制靠什么生效

CMP 是 Cryptocurrency Mining Processor 的缩写，即 NVIDIA 的挖矿专用卡。矿卡退役后，社区开始琢磨拿它跑通用计算。早期有人通过改 CUDA 程序绕开 CMP 170HX 被限速的 FMA（Fused Multiply-Add，融合乘加）指令，找回了一部分应用性能。[2]

Jon Pry 的《A Canary in the Crypto Mine》往下挖得更深，直接从固件层面恢复被限制的计算速率，还顺带改了显存几何配置和 PCIe 速率。[1]

关键在于区分 eFuse 的物理状态和限制的执行方式。eFuse 是一次性写入的配置存储，其中一部分位由硬件直接采样，另一部分则由固件读出来，再写进真正控制行为的寄存器。后一种情况下，最终起作用的是固件和那些可以覆写的寄存器。

论文研究的链路大致如下：

eFuse / SKU 配置
    ↓ 固件读取
影子值、功能覆写与速率选择寄存器
    ↓ 硬件按配置执行
算力、显存寻址范围和 PCIe 能力

这些寄存器受 GPU 内部的访问权限保护。主机可以通过 BAR0 映射到一部分寄存器，但写目标配置时，GPU 会检查请求的权限和来源。Linux 的 root 只管得了主机这一侧，GPU 的安全处理器有自己的一套规则。

所以解锁的第一步是拿权限：只要能在 GPU 的高权限固件环境里执行代码，就能先打开访问控制，再从主机改功能配置。eFuse 一位都没动，变的是限制生效时读取的那份状态。

从编号 37 的测试密钥开始

这段历史常被说成”NVIDIA 的密码太简单”。公开材料能确认的是：部分 debug Booter 用的是公开的编号测试密钥方案，编号为 37，研究者据此解密固件，拿到了明文代码。[3][4]

Booter 是 GPU 安全启动链中的一段引导微码。在 Ampere 上，它运行在 SEC2 安全处理器里，负责验证、解密和加载后续固件。想在里面找漏洞，得先读懂它。

固件加密本来让这一步很难做，但公开的 debug 镜像改变了局面：测试密钥可以按已知方案重建，不用去穷举密钥空间。加密算法是 AES（Advanced Encryption Standard，高级加密标准），”37”是测试密钥的索引号，不是说 AES 密钥本身就是字符串 37。

CMP 社区分析 GA100 镜像时记录到，debug 和 production 镜像的明文代码相同，只是加密密钥不同；Ampere 项目则说两者”非常接近”。不管哪种说法，研究路线都一样：先读能解密的 debug 镜像，再对照实际目标核对代码和地址。[3][4]

解密之后，就可以用反汇编器理清函数、DMA 操作和栈布局，寻找能拼接的代码片段。不过这只解决了”看得懂”的问题。GPU 加载高权限固件时还要验数字签名。

这是两套不同的密码学机制：AES 加密保护固件内容不被看到，签名保证固件来源可信、没被篡改。已知测试密钥破的是前者；要真正利用，还得在签名验证通过之后，找出程序运行时的缺陷。Canary 论文明确说明，研究既没有伪造签名，也没有拿到厂商的生产签名私钥。[1]

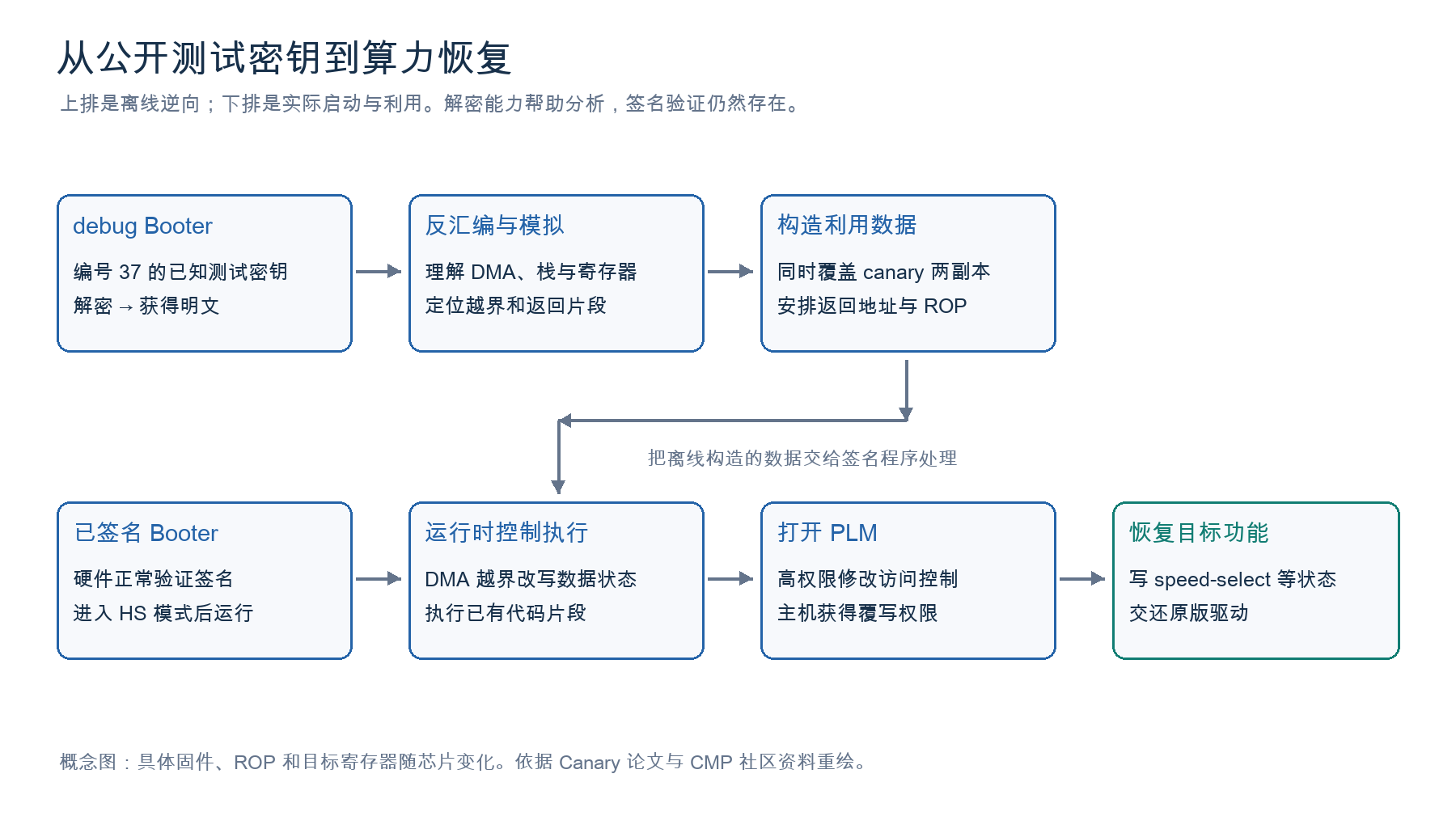

图 1：根据 Canary 论文和 CMP 社区资料重绘。上排是离线分析、准备利用数据，下排是在 GPU 上实际执行的过程。[1][3][4]

签名都通过了，canary 为什么还会失效

Booter 的漏洞出在签名数据的 DMA 拷贝上。程序把外部数据搬进一个固定大小的缓冲区，长度却取自主机可控的元数据，而且没有做边界检查。数据一长，就会越过缓冲区，覆盖后面的可写内存和栈。[1，第 5 节]

普通的栈溢出会被 canary 拦下：函数入口把一个参考值复制到栈上，返回前比较栈上的副本和参考值，溢出改了副本，比较就会失败。

问题在于这个固件的内存布局：master canary 也放在可写数据区里，而且和栈上的副本一样落在溢出范围内。一次溢出就能把两者同时改成同一个值 $V$，函数返回前的检查照样通过：

检查一过，函数就跳到利用程序布置好的返回地址。攻击者根本不用猜原来的随机 canary 是多少——参考值本身都能改，随机性再强也没用。

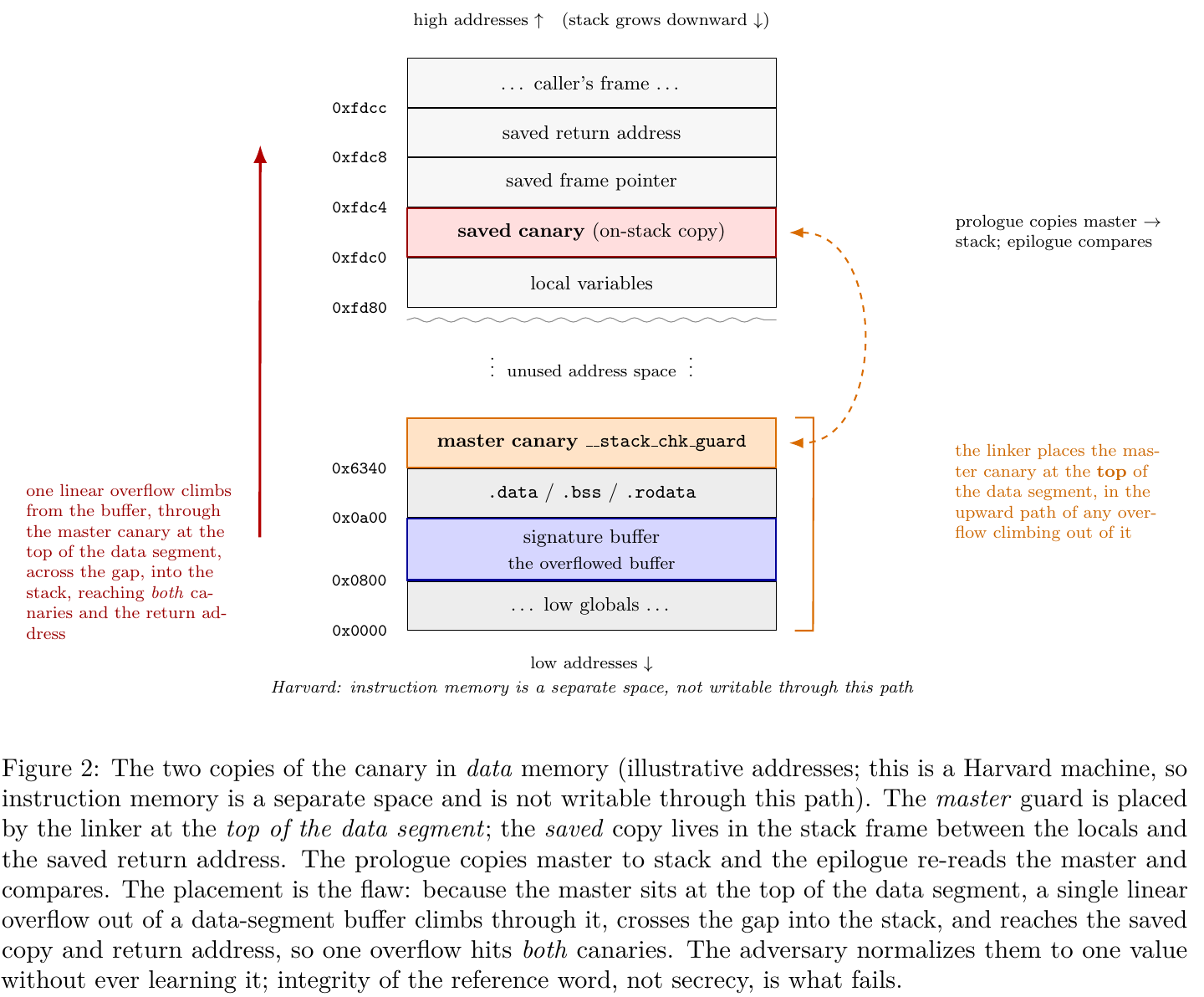

图 2：Canary 论文 Figure 2，PDF 第 6 页。参考值位于溢出可以到达的可写内存中。图片保留原图注。[1]

论文给出了一组分析用的地址：签名缓冲区起始于 0x800，参考值在 0x6340，两者相差：

有了这个偏移，输入长度和故障现象就能一一对上：覆盖范围还没到参考值时，启动可能照常进行；刚覆盖到参考值，canary 检查就会报错；如果把参考值、副本和返回地址都按需要布置好，控制流就会转进已有的代码片段。

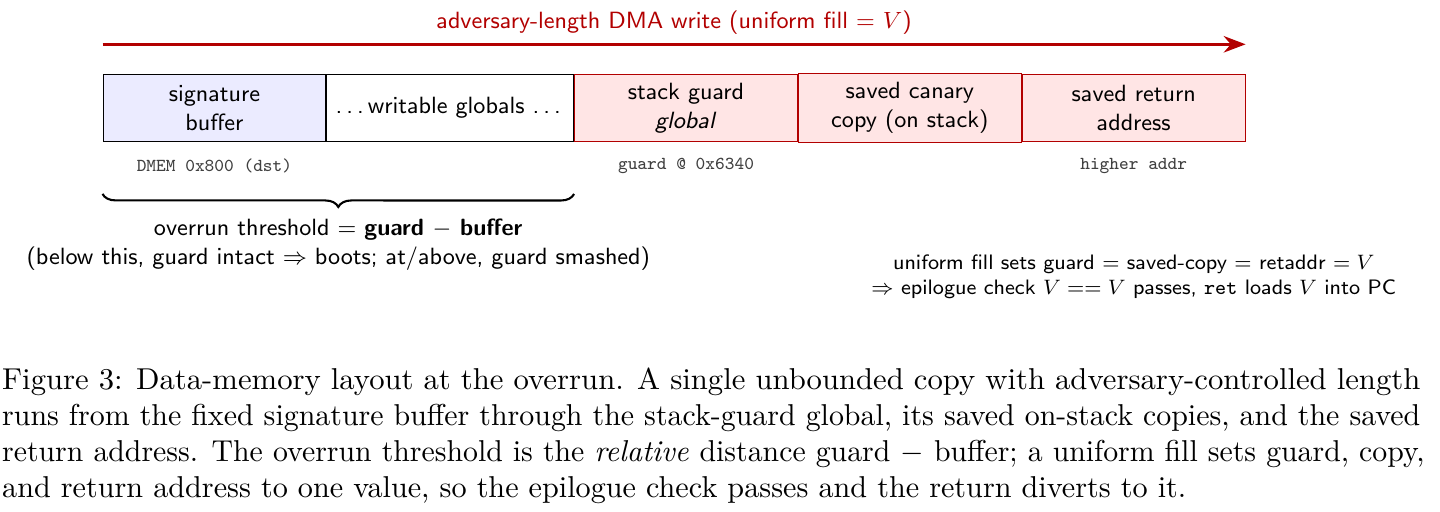

图 3：Canary 论文 Figure 3，PDF 第 7 页，展示两份值为何能被同时改写。[1]

接下来，研究者用 ROP（Return-Oriented Programming，返回导向编程）把已有的指令片段串起来。执行的始终是 NVIDIA 签过名的代码，被改变的只是运行时数据和执行顺序。

调试也是个难题：进入 HS（Heavy Secure，高安全）模式后，主机读不到处理器内部的指令和数据状态。作者为此写了一个 Falcon 模拟器，离线重放执行过程，再用硬件 mailbox 这类有限的反馈来对账。好在目标的执行是确定性的，溢出后的状态才能被精确构造出来。[1，第 3 节和第 5 节]

拿到 HS 执行权后，打开 PLM

PLM（Privilege Level Mask，特权级掩码）控制着受保护寄存器的访问权限。主机能读某个寄存器，不代表写进去会生效；但高权限固件可以改 PLM，给主机放开写权限。[1][5]

这样一来，一次能力有限的固件利用就能撬动很多东西：只要用它改一下访问控制，剩下的功能配置都交给主机去写。Ampere 的 V67 就是这么做的：用一次 4 字节的高权限写打开相关 PLM，然后由主机写入 speed-select 寄存器。

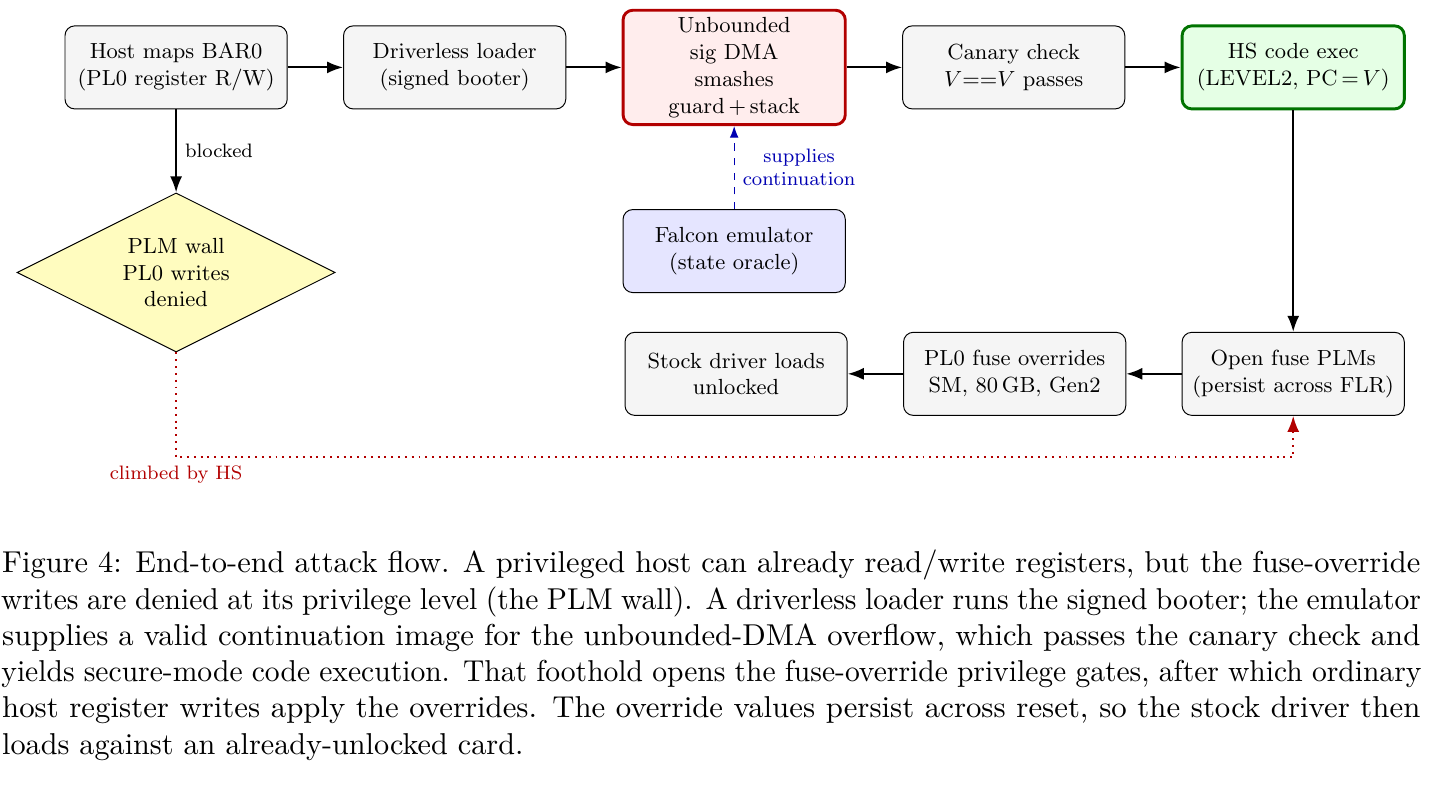

图 4：Canary 论文 Figure 4，PDF 第 9 页。从主机映射 BAR0，到 HS 执行，再到开放覆写权限。[1]

论文在测试卡上恢复了以下能力：

80 GB 这一项要结合稳定性来看。作者用哈希写读确认了物理容量确实存在，但在原有刷新配置下做压力测试，出现了 2796 个错误；同一张卡只用 40 GB 时则能通过。提高刷新频率后，80 GB 的测试做到了 0 错误，代价是吞吐从约 94.6 TFLOPS 降到 64.6 TFLOPS，掉了约 32%。[1，第 6.3 节]

也就是说，软件能放开寻址范围，但改变不了显存颗粒本身的质量和时序余量。cmpunlocker 的默认配置也比论文实验保守：8 GB 的卡配到 64 GB，10 GB 的卡配到 40 GB。[6]

PCIe 位宽又是另一类限制。论文里那张卡要从 ×4 恢复到 ×16，得在板上补焊 24 个缺失的 AC 耦合电容。寄存器改得了配置，补不上板上缺的元件。

另外，部分 override 位于常供电的状态域，FLR 或重载驱动后依然保留，但彻底断电就会清掉，解锁随之失效。后来的项目改成每次开机自动重跑一遍，日常使用就方便了。[1，第 10 节]

从矿卡研究到 RTX 20、30、40 系

CMP 170HX 的研究给出了一套通用思路：解密固件读懂实现，利用签名程序的内存安全漏洞拿到权限，再改功能或速率配置。其中 CMP 90HX 的 GA102 实现，后来成了 RTX 30 系解锁的重要来源。

不过每一代显卡都有各自的上游工作：Turing 的实现和 Ampere 不同，Ada 也得有自己的 Booter、payload 和权限处理。下面按架构分代介绍，并不意味着这些项目都是从同一份代码派生出来的。

RTX 20 系：Turing 用自己的固件和板卡配置

KohakUnlock 的 2080 Ti 实现跑在 Linux initramfs 里，赶在 NVIDIA 驱动绑定之前执行。它基于 Turing-unlock、cmp50hx-unlock 和 CMP40HX 的相关研究，需要用到从原厂 ROM 中提取的 FWSEC，以及对应 TU102 的固件和配置。[7][8]

移植真正的工作量在这里：先核对芯片、ROM 和固件，再编排启动流程。只把另一张卡的 PCI ID 加进白名单，并不能保证那套固件和地址在新卡上还成立。

项目报告的同卡数据是：FP16 输入、FP32 累加的指令吞吐从 59.9 TFLOPS 提到 111.0 TFLOPS，提升约 85.3%；作为对照的 FP16 累加从 119.5 TFLOPS 变为 118.5 TFLOPS，基本没变。测试卡的 22 GB 显存是之前物理改装的结果，原卡是 11 GB。[7]

RTX 30 系：从 CMP 90HX 的 V67 到独立内核模块

CMP 90HX 用的是 GA102，和部分 RTX 30 系同源。WildFlash1st 把 V67 塞进了 NVIDIA Open 610.43.03 的初始化流程：等 GFW 启动完成，执行利用、写速率配置，然后复位，再重新走正常初始化。[9]

Zagitta 的 gpu-unlock 把这部分拆成了独立内核模块。它在 initramfs 阶段先接管显卡完成解锁，再交给原版 NVIDIA 驱动。这样驱动升级时，用户就不用再跟着维护一份驱动补丁了。[10]

根据 Ampere 的分析文档，相关寄存器配置如下：

SS0 由 8 个 4 位字段组成，SS1 的低 4 位是另一个字段。每个字段的 bit 3 是覆写使能，低 3 位选择速率，0 表示全速，所以 0x8 就是”开启覆写、选全速”。流程上，V67 先改 PLM，主机再写 SS0 和 SS1。[4]

除此之外，模块还要处理固件加载、DMA 缓冲区管理、恢复原签名引用，以及 FLR（Function Level Reset，功能级复位）等步骤，确认交接状态无误后，才把显卡交给原版驱动。注意，解锁用的固件仍然绑定特定版本，只是最终跑的正式驱动不用再打补丁。

要解锁哪张卡需要显式指定，比如通过模块参数传入 PCI 地址：

gpu_unlock.targets=0000:21:00.0

这个参数只负责选卡，固件校验、加载顺序和板卡适配都由具体实现处理。

RTX 40 系：目标相同，但需要 Ada 专用的利用程序

Ada 的项目同样是改 Tensor 速率，但必须用对应芯片的 Booter 和 payload。已有分析记录过一个失败案例：GA102 的 Booter 在 AD102 上打不开 FEAT 权限。Ada 上还要额外处理 WPR_CFG、WPR 和 FEAT 等权限状态。[11]

JustAResearcher 的 Linux 模块集成了 Ada 的 payload。KohakUnlock 另外做了 4090 的 Windows UEFI 版本，在 Windows Boot Manager 之前运行，解锁后直接交给原版 Windows 驱动。[11][12]

Windows 和 Linux 方案的区别主要在于：由谁提供 PCI 访问、内存分配、显示交接和启动控制。固件利用、速率配置和状态验证这几步，哪个平台都省不掉。

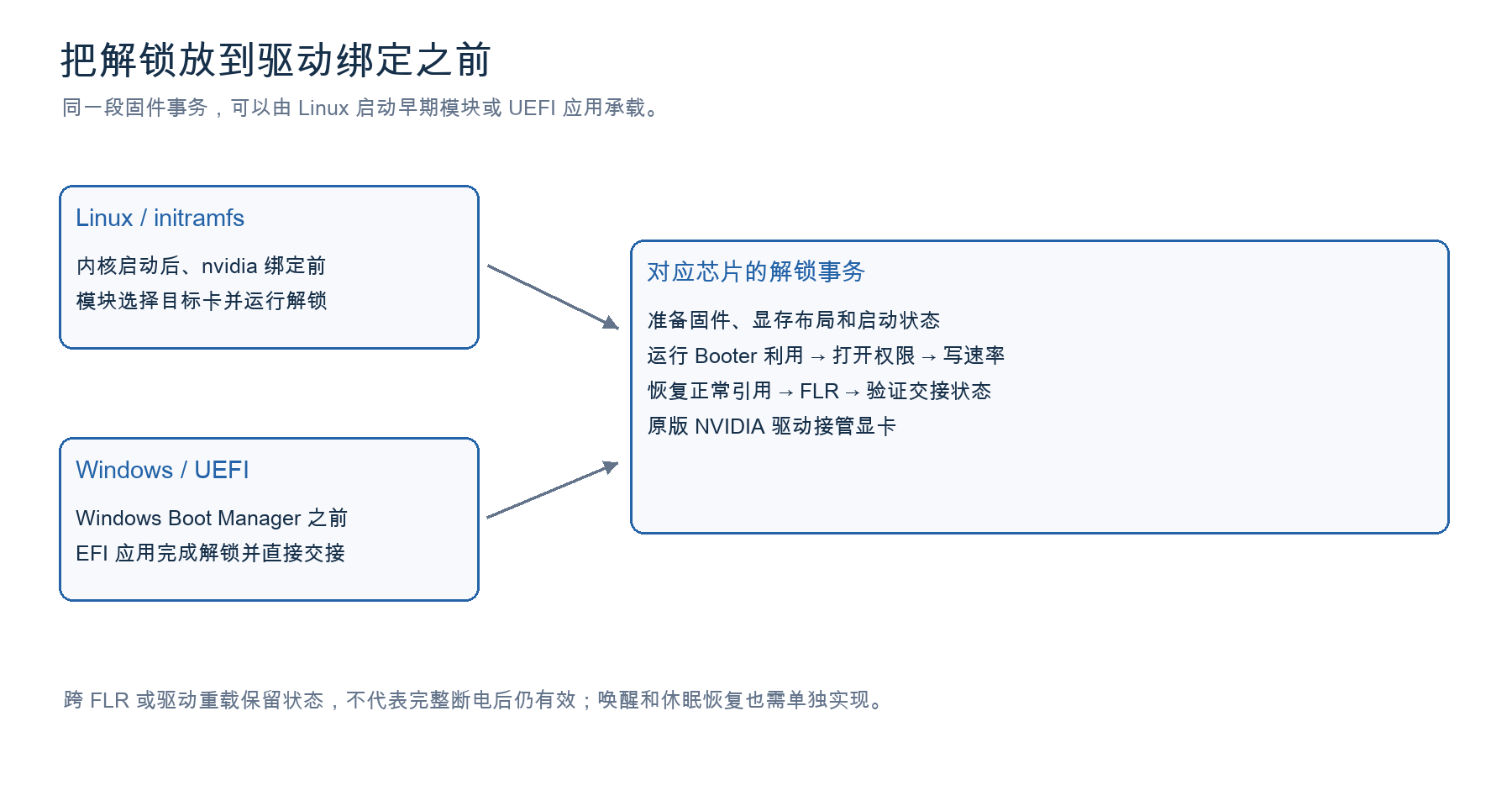

图 5：根据项目实现重绘。两种方式都提前运行解锁事务，具体固件和复位顺序取决于芯片。[8][10][12]

截至本文核对时，RTX 20、30、40 系都有实测项目，但每个项目只覆盖特定的芯片和板卡组合。Blackwell 还没有人公开走通整套利用流程。

指令快了，应用能快多少

GeForce 上的解锁，改的主要是特定 Tensor 指令的发射速率。要注意输入是 FP16 或 BF16，累加未必也是同样的精度。训练和常见矩阵算子大多是低精度输入、FP32 累加，解锁提升的正是这一类。

用矩阵乘加来表示：

矩阵的存储类型、乘法输入类型和累加类型要分开看。普通 FP32 CUDA Core 运算、整数指令和其他 Tensor 格式，也都得单独测。

Zagitta 公布的 RTX 3090 Ti 实测 GEMM 数据，能很好地说明不同精度收益的差别：

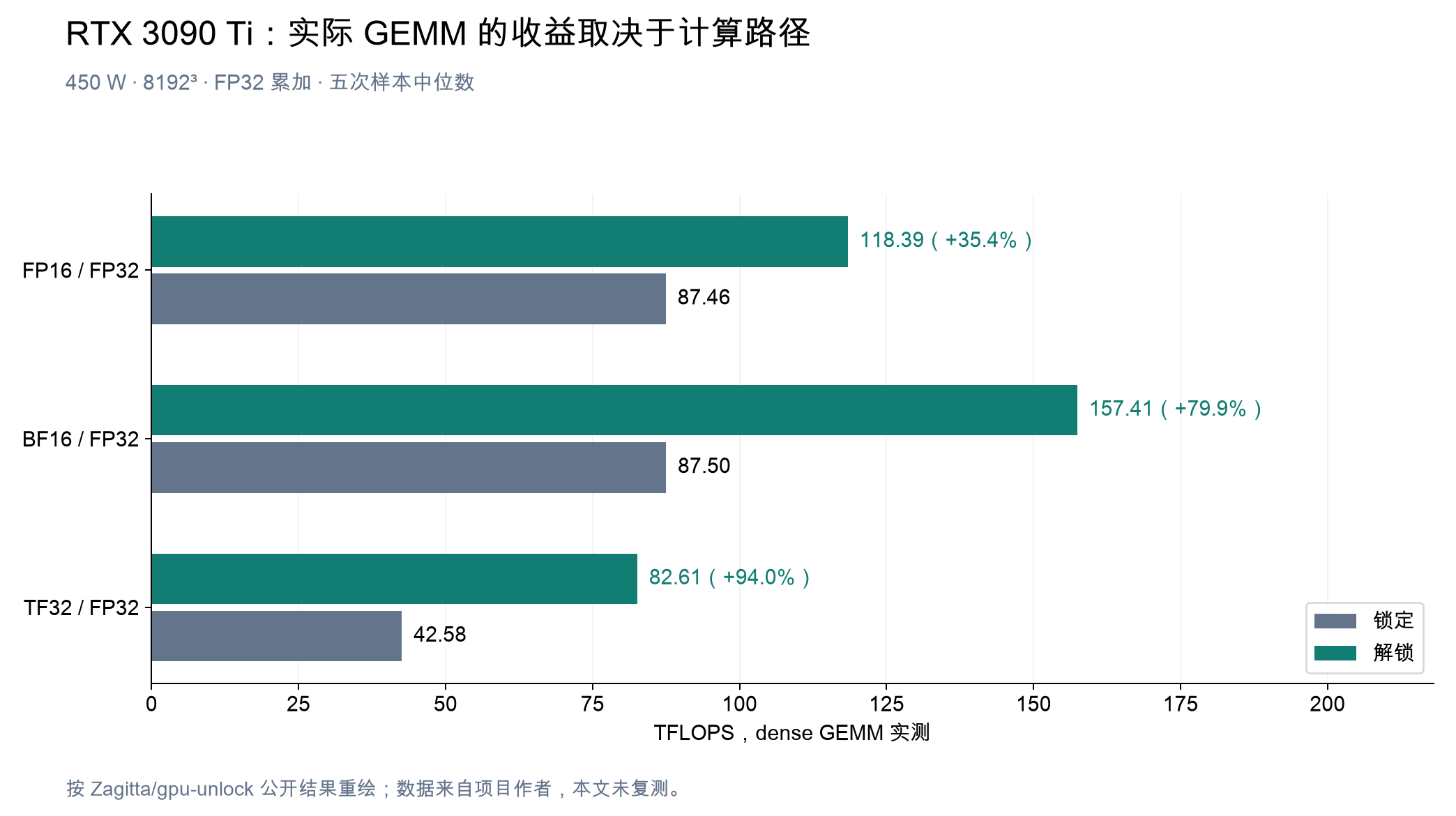

图 6：按项目公开结果重绘。450 W、8192³ 稠密 GEMM、FP32 累加，取 5 次样本的中位数。[10]

同一张卡上，FP16 提升约 35.4%，BF16 约 79.9%，TF32 约 94.0%。几种精度的指令发射上限提升幅度差不多，但实际 GEMM 还受访存、功耗和 kernel 实现的制约。

Ada 上也是类似的情况。一组 4090 同卡测试中，FP16/FP32 的指令吞吐差不多翻了一倍，实际 cuBLAS GEMM 却只快了 12%～34%；BF16 在部分形状上提升约 16%～20%，4096³ 基本没变。[11]

落到整个模型上，收益还要看这类算子占多大比重。假设原本耗时中占比为 $p$ 的部分提速到 2 倍，其余不变，理想的整体加速比为：

$p=0.5$ 时，整体只快约 1.33 倍。如果瓶颈在搬运权重和 KV cache，提高计算发射速率的收益还会更小。量化模型最终用的是哪种 kernel，也会改变受影响部分的比例。

做微基准时还要当心全零输入。KohakUnlock 的作者在检查某个构建时发现，编译器把相同 tile 的计算合并掉了，主机却仍按完整工作量统计 FLOPs，结果自然虚高。所以项目改用运行时生成的随机输入，并保证解锁前后跑的是同一份测试二进制。核对指令吞吐时，要同时检查输入分布和实际执行的指令数。[12]

RTX 50 系还差什么

截至 2026-10-27，公开的 gpu-unlock-blackwell 还停留在测量和移植研究阶段。项目说明写明，目前既没有公开的 GB20x Booter payload，也没有完成解锁移植。所以针对 RTX 5090，现在还拿不出像 Ampere、Ada 那样可复现的现成方案。[13]

回顾前面的流程，旧方案至少要具备四样东西：能分析的固件、可用的漏洞和代码片段、正确的目标寄存器，以及完整的启动交接。而 ROP 用到的地址和具体 Booter 镜像绑定，固件布局和权限状态又随芯片变化。

Blackwell 项目把缺少公开 debug Booter 列为障碍之一。驱动绑定前的那套模块框架可以复用，但最关键的利用数据得从头研究。也就是说，这一代卡在”怎样可靠地拿到执行权”这一步，还远没到把旧 payload 改改型号就能用的程度。[13]

已有测量显示，原厂状态下 5090 的 FP16/FP32 和 FP16/FP16 吞吐确实有差距。但测出速率差异，只说明这两条路径被区别对待了；要真正解锁，还得把上面的利用流程走通。将来能不能找到新的突破口，目前的材料还给不出答案。

RTX 5090 与 RTX PRO 6000 的差别

50 系虽然暂时解锁不了，但这不妨碍对比它和专业卡的规格差异。这里比较 RTX 5090 与 RTX PRO 6000 Blackwell 的 Max-Q 版和 Workstation 版，不涉及 Server Edition。

三者都是 GB202 芯片，但启用的资源、显存和功耗配置不同。官方白皮书列出的主要参数如下：[14][15]

真正拉开 Tensor 性能差距的是累加精度。下面的数据都是官方 boost 频率下的理论稠密峰值，不含稀疏加速。

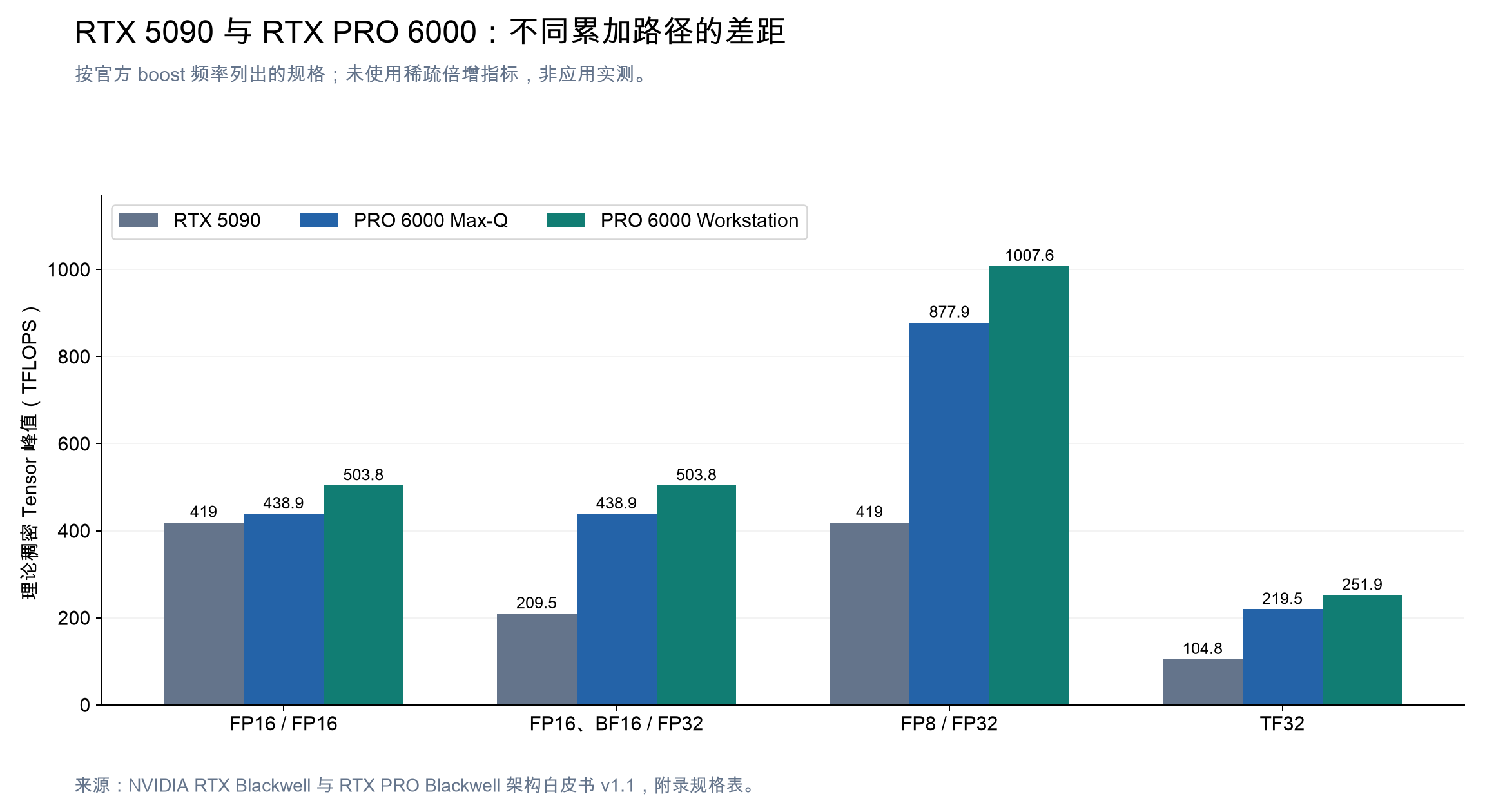

图 7：按 NVIDIA 两份 Blackwell 白皮书的附录规格重绘。每组只比较一种输入与累加组合，均为理论规格，不是应用实测。[14][15]

FP16 输入、FP16 累加时，5090 为 419 TFLOPS，PRO 6000 Workstation 为 503.8 TFLOPS，相差约 1.20 倍，正好等于 SM 数和 boost 频率的比值：

换成 FP32 累加，5090 的 FP16/BF16 峰值降到 209.5 TFLOPS，Workstation 仍是 503.8 TFLOPS，差距拉大到约 2.40 倍。FP8/FP32 和 TF32 也是同样的规律。

Max-Q 版更能说明问题。它的整卡功耗只有 300 W，FP16/BF16 输入、FP32 累加的峰值却有 438.9 TFLOPS，是 5090 的约 2.10 倍。可见这类 Tensor 路径的差距，靠 SM 数、频率或功耗都解释不了。

专业卡的优势还在于显存容量和资源隔离。96 GB 显存能装下更大的模型和缓存；白皮书还列出了 MIG（Multi-Instance GPU，多实例 GPU）配置，PRO 6000 可以切成 2 个 48 GB 或 4 个 24 GB 的实例。[15] 所以就算将来 5090 某条 Tensor 路径的速率被恢复，选卡时仍要结合它自身的显存、缓存和功耗来评估。

ECC 值得单独提一下。v1.1 白皮书明确写到，用 GDDR7 的 GeForce RTX 也带有始终开启的 DRAM 片内单比特纠错；专业卡则额外列出了面向 RAS 的增强 CRC 支持。[15] 所以”专业卡有 ECC、消费卡没有”的说法并不准确，片内纠错、传输保护和软件可见的 ECC 功能是不同层面的东西。

至于 MXFP8 和 NVFP4，得具体看指令和缩放模式，不能简单套用”FP32 累加”的结论来推断它们和普通 FP8/FP32 的速率关系。硬件路径、软件库和实际模型各自的限制，可以接着看前置阅读里关于 SM120 和 MXFP8 的两篇文章。
