SK 海力士与 HBM 革命：从濒临破产的 DRAM 厂到 AI 存储的关键供应商

前置阅读：高带宽闪存 HBF：会给推理带来什么样的变化 · 硅谷为何渴求算力：从 Agent 需求到 2027 年供给周期 · Intel 傲腾：从 3D XPoint 到持久内存

本文基于 Asianometry 的视频《SK hynix and the HBM Revolution》整理（2026-08-13 发布，38 分 16 秒），技术规格、交易条款和投资数字按 SK 海力士、JEDEC、AMD、NVIDIA、SEC 的一手资料核对过。文中截图均来自该视频，图注末尾标出对应画面在视频中的时间区间。

2026 年 7 月，SK 海力士在纳斯达克挂牌 ADR，发行总额约 265 亿美元，是美国资本市场史上规模最大的 ADR 上市。二十五年前，这家公司还在债权人手里，董事会刚刚否决了把存储业务整体卖给 Micron 的方案。

从那时到现在，中间隔着三次大的财务危机、一次控股权易手、一款卖不动的旗舰显卡、一代因为良率只有一半而延误一年半的 HBM2，以及一项从零开始和日本供应商一起做出来的封装工艺 MR-MUF。等到 2022 年 11 月 30 日 ChatGPT 上线，市面上能给 NVIDIA 稳定供应 HBM3 的只有它一家。

SK hynix and the HBM Revolution

视频封面：SK hynix and the HBM Revolution。

这个故事可以拆成四层，后文也按这个顺序展开：

财务与组织：海力士先得扛过 DRAM 的价格周期，并找到一个愿意长期投钱的股东。SK 在 2012 年的收购解决了这件事。
架构：HBM 用”很宽、很短”的接口换带宽和能效，这是它对 GPU 有价值的根本原因。
制造：HBM2 的失败和 MR-MUF 的成功说明，HBM 的胜负手在封装：能不能把八层、十二层薄裸片稳定地叠起来、连通、填满、通过客户认证。
系统与市场：HBM 是和 GPU 一起设计、一起验证的定制件。客户换供应商的成本很高，AI 需求爆发时，提前准备好的那一家吃下了几乎全部红利。

债务与 DRAM 周期        客户共同设计          封装与认证            AI 需求与扩产
需要稳定的长期投入  ──▶  形成 HBM 架构   ──▶  形成量产能力   ──▶  兑现长期投入
 (1999–2012)          (2006–2015)          (2015–2021)          (2022–2026)

一、为什么海力士必须改变：规模、债务与周期

视频 00:34–14:55

1999：合并换来了规模，也背上了债

1997 年亚洲金融危机之后，韩国政府推动了一轮叫作 “Big Deal” 的产业重组：把不同财阀里重复的业务合并，减少重复投资，造出能在国际上竞争的大公司。半导体是其中一项。1998 年现代和 LG 开始谈半导体整合，1999 年 5 月签署最终协议：现代电子以 2.56 万亿韩元收购 LG 集团持有的 59% LG Semicon 股份，其中 1 万亿韩元用分期票据支付 [2]。

合并之后，现代电子的 DRAM 份额和产能接近三星，可以和 Micron、日本厂商正面竞争。代价是资产负债表：视频给出的数字是，现代电子当时的债务约 130–140 亿美元。2000 年它还有约 15 亿美元营业利润，但融资成本和资产减值把净利润打成约 20 亿美元的亏损；2001 年又有约 31 亿美元债务到期。

这组数字说明了一个关键区别：工厂能赚钱，和公司能还得起债，是两回事。 营业利润衡量的是造芯片、卖芯片这门生意；净利润还要扣掉利息和减值；而到期债务要的是现金。

紧接着，互联网和电信泡沫在 2000 年下半年破裂。此前各家扩建的产能刚好在需求下滑时释放出来，部分 DRAM 的售价跌到了制造成本以下。半导体占现代电子收入的 80% 左右，没有别的业务能缓冲。

商品 DRAM 的周期是这样放大风险的：景气时各家同时扩产，新厂要一两年才能形成供给；等产能真正释放，需求往往已经转弱，价格和现金流一起下跌。对高负债的企业来说，建设期的资本开支、下行期的售价和债务到期时点三者错位，规模越大，下行期需要的现金越多。

用一条因果链概括：

政策推动合并 → 产能与份额增加，同时承接融资负担 → 需求转弱、价格下跌 → 经营收益盖不住财务成本与到期债务 → 出售资产、寻求融资、接受债权人重组

2001 年 3 月，现代电子更名为 Hynix（取 high/hi 加 electronics），同时剥离非核心业务、脱离现代集团 [3]。改名解决不了债务，同年 10 月，以韩国外换银行为首的债权人接管了公司，开始全面重组。

2002：董事会为什么否决 Micron 的方案

债权人控制下，Micron 提出收购海力士的存储业务。2002 年 4 月 22 日双方签署了非约束性 MOU，条款是 [4]：

Micron 以约 1.086 亿股 Micron 普通股，换取海力士的存储业务；
Micron 另投 2 亿美元，取得剩下的非存储业务 15% 股份；
韩国贷款机构为 Micron 的韩国业务提供 15 亿美元长期融资。

对债权人来说，卖掉最值钱的资产能回收资金。但对公司来说，存储业务是收入主力，卖掉之后剩下的非存储业务还要背着大量债务，现金流从哪来？

4 月 30 日，海力士董事会一致否决了这份 MOU。董事会声明给出的理由很具体：方案高估了 Micron 股票的价值，对或有负债和剩余企业现金流的假设过于乐观，把太多负担压在了剩余企业身上；同时，技术改进和市场回升让公司有机会独立经营下去 [5]。视频还提到了韩国国内舆论的强烈反对，以及参与谈判的管理层最终也投了反对票。

视频作者认为 Micron 的真实意图是关掉韩国工厂、消灭一个竞争者。这是作者对买方动机的推测，公开的交易条款里看不出来，条款里甚至还有给 Micron 韩国业务的长期融资安排。真正能从公告里读出的分歧是：债权人要的是回收资金，董事会要的是公司持续经营。

2003–2008：靠工艺降本活下来，但逃不出周期

否决交易之后，海力士开始自救：

卖资产：2003 年把 TFT-LCD 业务卖给京东方，2004 年剥离系统 IC 业务（后来成为 MagnaChip）。
工艺降本：视频把 Blue Chip、Prime Chip、Golden Chip 说成是产品品牌或质量分级，这一点视频说错了。按海力士 2001 年的官方公告，Blue Chip 是一个工艺平台：用现有设备做到 0.15 μm 制程，缩小晶粒、提高每片晶圆的产出，从而少买新设备 [6]。Prime Chip 和 Golden Chip 分别对应 0.13 μm 和 0.10 μm。2003 年 Golden Chip 量产时，公司称每片晶圆的晶粒数比 0.13 μm 平台多约 40% [7]。在没钱买新设备的年代，这是把旧产线榨出更多芯片的办法。
布局 NAND 与中国：与意法半导体合作在无锡建厂。合资协议 2004 年 11 月公布，2005 年 4 月奠基，分阶段建设 8 英寸和 12 英寸线 [8]。

卖资产降债务、工艺改进降成本、市场回升抬售价，三者叠加，海力士在 2004–2005 年恢复盈利，部分债权人拿回了钱，韩国媒体称之为”奇迹”。

然后周期又来了。2006 年行情不错，行业普遍押注 Windows Vista 会带来新一轮 PC 换机潮。2007 年 7 月，海力士宣布未来三年每年新建一条 300 mm 晶圆线，目标是 2017 年成为全球最大的存储厂商。结果 Vista 没能拉动需求，DDR2 价格下跌，2008 年金融危机又把需求和融资渠道一起掐断。视频给出的数字是，海力士 2008 年净亏损约 34 亿美元。

这一段暴露的是标准化 DRAM 的结构性问题：扩产决策依据的是当时的需求预测，产能真正投入时市场已经变了；就算一家公司把单位成本做到最低，全行业同步扩产照样能把价格打下来。降本让你在下行期活得更久，但改变不了客户可以随时换供应商这个事实。

2009 年后需求恢复，但 2011 年官方财报显示：收入 10.396 万亿韩元，营业利润 3250 亿韩元，净亏损 560 亿韩元 [9]。又一次”经营赚钱、账面亏损”。

2012：SK 为什么敢接手，打算改变什么

SK 集团本身就是靠跨行业收购长大的。前身鲜京纺织创立于 1953 年，1980 年收购大韩石油公社进入炼油；1994 年以每股 33.5 万韩元（高于市价）买下韩国移动通信约 23% 股份，1996 年 1 月推出 CDMA 商用服务，这家公司后来成为 SK Telecom [10]。视频还提到崔钟贤与沙特的关系帮助 SK 拿到了稳定的原油供应和融资。每一次，SK 都是在一个产业的转折点买进新的增长业务。

崔泰源 1998 年接班。海力士的债权人出售控股权时，他决定再进半导体。集团内部的反对意见很直接：半导体和原有业务没什么协同，存储行业周期剧烈、投入巨大，海力士自己的记录反复无常，2011 年还在亏。

崔泰源的判断有三层：

供给结构在集中：奇梦达已经退出，尔必达财务困难，能持续投资 DRAM 的厂商只剩几家，活下来的会处在更有利的位置。
需求结构在变化：iPhone 和 Android 带来了 PC 之外的存储需求，客户结构更分散，单一市场的冲击会被稀释。
经营方式：他四处请教业内人士，形成长期战略，而不是只看资产便宜。

视频引用《Super Momentum》一书中的回忆：崔泰源专程去台湾拜访张忠谋。张忠谋先问他是不是要做代工，然后强调，越是低谷越要贴近客户，景气时也不能高高在上。这段对客户关系的强调，直接影响了 SK 收购之后的战略。崔泰源随后逐个说服董事，据视频说，直到截止日才提交投标。

2012 年 2 月 14 日，SK Telecom 支付约 3.37 万亿韩元，取得海力士 1.461 亿股、21.05% 股权，成为控股股东，公司随后更名为 SK hynix [11]。

收购后，崔泰源去利川和大约 100 位高管逐一谈话，每次一两个小时，问同一个问题：这家公司将来应该擅长什么，怎么做到。他给出的方向是：不再按标准规格卖商品存储器，而是做客户离不开的产品，从设计阶段就和客户一起定义需求。

“商品存储器”（commodity memory）指的是标准化、可互换、主要靠价格竞争的产品，和工艺先进与否无关。DDR4 内存条，三星的和海力士的插上去都能用，客户只看价格；HBM 不一样，它要和某一款 GPU 一起设计、一起验证，换一家供应商意味着重新认证。新股东带来的不只是钱，还有一个能撑住长期研发的组织结构。

年份	关键转折	对下一阶段的影响
1999	现代收购 LG 半导体	规模上来了，财务负担也上来了
2001–2002	更名、债权人重组、否决 Micron 方案	保住核心存储业务，继续独立求生
2003–2005	卖资产、工艺降本、布局无锡	靠自救加市场回升走出危机
2007–2008	扩产计划撞上需求下行	暴露商品存储器的周期与现金风险
2012	SK Telecom 取得 21.05% 控股权	稳定长期投入，转向设计阶段的客户协同

HBM 的想法比 SK 的收购早了二十多年。SK 的作用是让这条本来可能被砍掉的研发线，有了一个愿意等十年的股东。

二、HBM 解决什么问题：把更多数据送到计算芯片

视频 14:56–19:06

算力上去以后，瓶颈变成了数据搬运

视频从 AMD 的 Bryan Black 等人 2006 年发表的论文《Die Stacking (3D) Microarchitecture》讲起 [12]。论文研究的是用三维堆叠缩短片内和片间的连线，其中就包括把 DRAM 堆在处理器附近。后来 AMD 发现，GDDR5 的带宽和功耗都快走到头了：想要更高带宽，就得把板级走线跑得更快，功耗随之上升，而 GPU 的总功耗预算是固定的，内存接口多吃一瓦，计算单元就少一瓦。于是 AMD 找到海力士，一起做一种新的内存架构。

这里有个前提：增加带宽只对受带宽限制的负载有用。图形渲染和深度学习（尤其是 LLM 的 decode 阶段）大量时间花在从显存搬数据上，属于这一类；如果一个负载本身卡在算力或者延迟上，带宽翻倍不会让它快一倍。

另外，带宽、容量、延迟是三个独立的指标：带宽是每秒能搬多少数据，容量是能存多少数据，延迟是一次访问要等多久。HBM 多叠几层，主要增加的是容量；带宽上限由接口宽度和每根线的速率决定。

一座 HBM 堆栈的结构：TSV、微凸点和基底裸片

HBM 把多颗 DRAM 裸片在垂直方向叠起来，最下面是一颗基底裸片（base die），用逻辑工艺制造，负责和处理器交换数据的接口电路以及测试等辅助功能。

堆栈内部有两种连接：

TSV（Through-Silicon Via，硅通孔）：垂直穿过一颗裸片的硅体，解决”穿过一层”的问题。
微凸点（microbump）：位于相邻两颗裸片之间，把上下两层的 TSV 接起来，解决”跨过层间界面”的问题。

一条数据沿垂直方向走，就是 TSV → 微凸点 → TSV → 微凸点……交替通过。

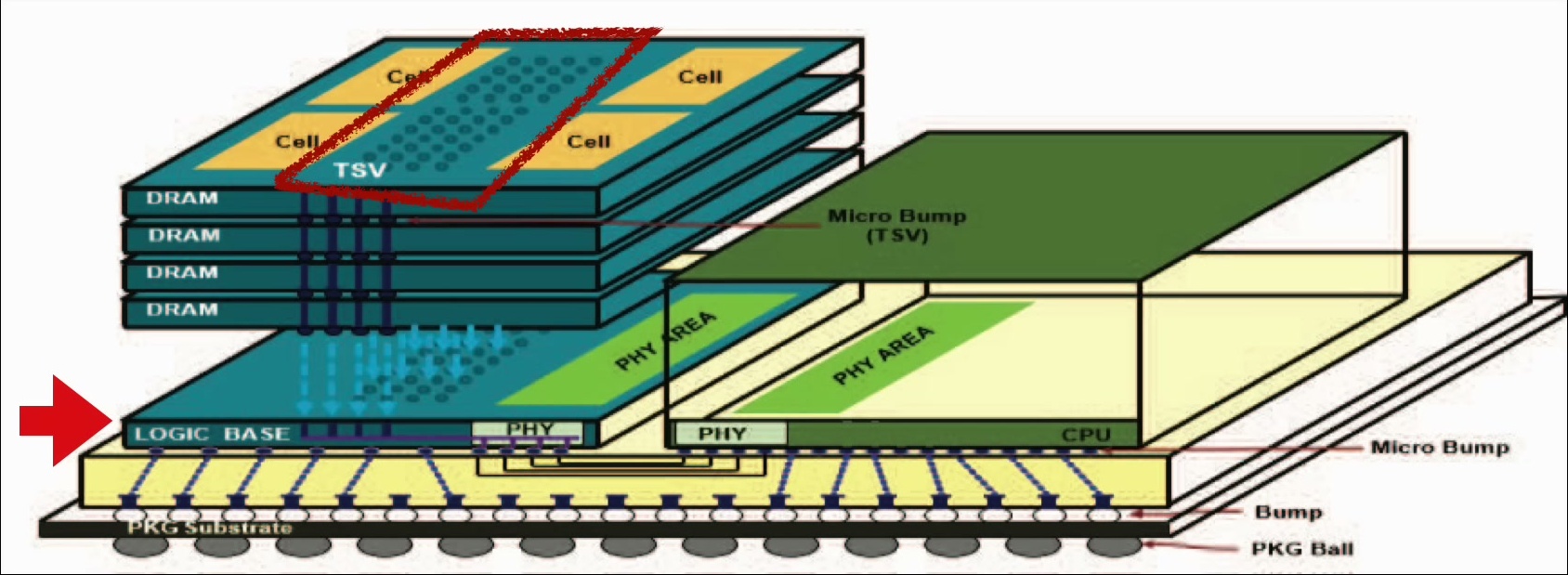

HBM 堆栈与基底裸片

图 1：DRAM 堆栈、TSV 区域和逻辑基底裸片，右侧为标注 CPU 的处理器示意，两者通过下方的中介层横向相连。图出自视频引用的 Lee 等人论文。（视频 16:13–16:52）

TSV 与微凸点截面

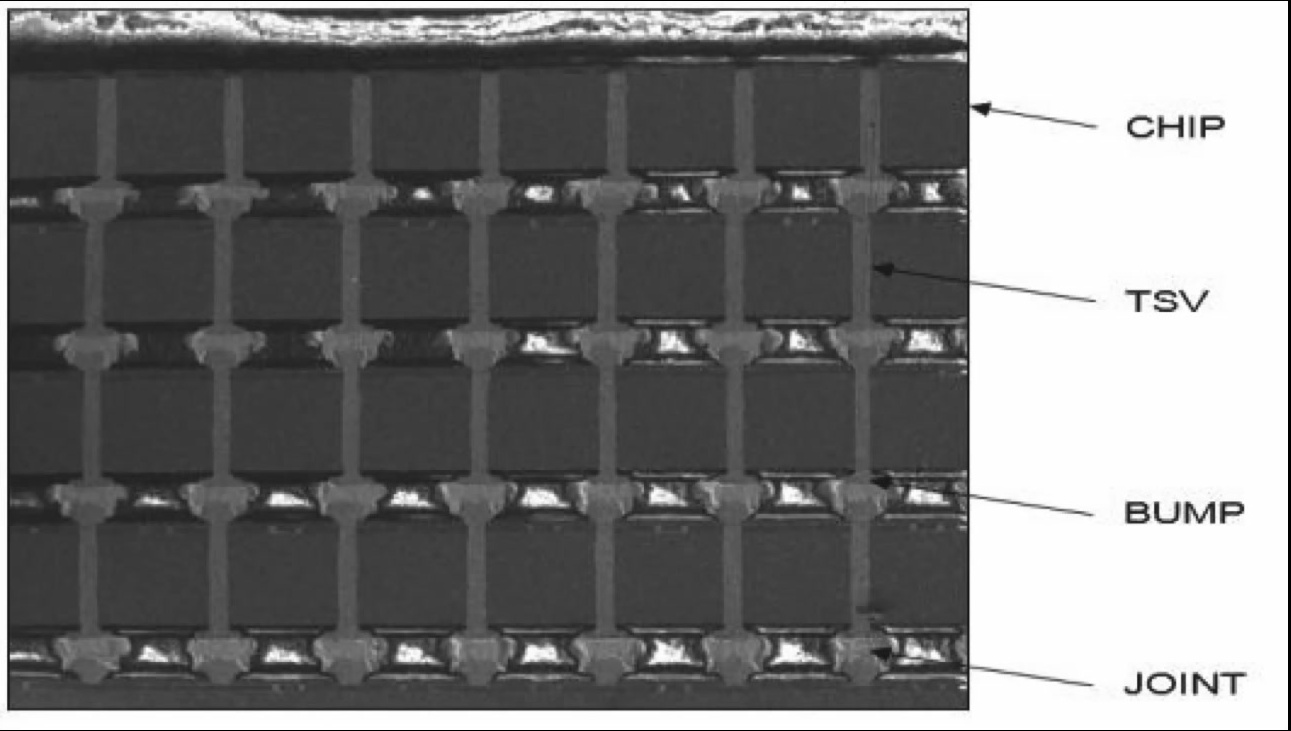

图 2：截面中的裸片、TSV、微凸点和接合位置。图出自视频引用的 Lee 等人论文。（视频 16:28–16:52）

HBM 放在 GPU 旁边，而不是叠在 GPU 上面。典型的 GPU + HBM 方案里，GPU 和几个 HBM 堆栈并排放在一块硅中介层（interposer）上，中介层负责 GPU 与各堆栈之间密集的横向布线。DRAM 堆栈内部是 3D 的，GPU 和 HBM 在中介层上的集成是 2.5D 的，TSMC 的 CoWoS 就是这一类封装 [13]。

早期 HBM 的基底裸片只承担接口、测试这类功能，到 HBM4 才开始讨论把更多逻辑放进去。SK 海力士在 2024 年 4 月和 TSMC 签了合作备忘录：到 HBM3E 为止用自家工艺做基底裸片，HBM4 改用 TSMC 的先进逻辑工艺，以容纳更多功能、支持客户定制 [13]。

宽而慢 vs 窄而快：带宽的算式

视频用两条河打比方：GDDR5 是一条又急又窄的河，HBM 是一条流得慢但宽得多的河，后者每秒的总水量更大。

换成算式，接口的理论峰值带宽是：

\[B = \frac{N \cdot r}{8}\]

$B$：峰值带宽，单位 GB/s；
$N$：数据接口宽度，即并行数据线的条数，单位 bit；
$r$：每条数据线的传输速率，单位 Gb/s（这已经是实际数据率，不需要再乘 DDR 的 2）；
$8$：bit 到 byte 的换算。

拿视频里的两张卡对比：

NVIDIA GTX TITAN Black（GDDR5）：384 bit 接口，每线 7 Gb/s [14]。

\[B_{\text{GDDR5}} = \frac{384 \times 7}{8} = 336\ \text{GB/s}\]

AMD Radeon R9 Fury X（HBM1）：每个堆栈 8 个通道 × 128 bit = 1024 bit，四个堆栈共 4096 bit，每线 1 Gb/s [15][16]。

\[B_{\text{HBM1}} = \frac{4 \times 1024 \times 1}{8} = 512\ \text{GB/s}\]

单个堆栈是 128 GB/s，四个堆栈合计 512 GB/s。这组对比里 HBM 领先约 1.52 倍，视频说”数倍”有点夸张。但关键在于实现方式：GDDR5 每根线跑 7 Gb/s，HBM 每根线只跑 1 Gb/s，靠宽度赢。低速信号对驱动电路、功耗和信号完整性的要求都低得多。

GDDR5 与 HBM 接口对比

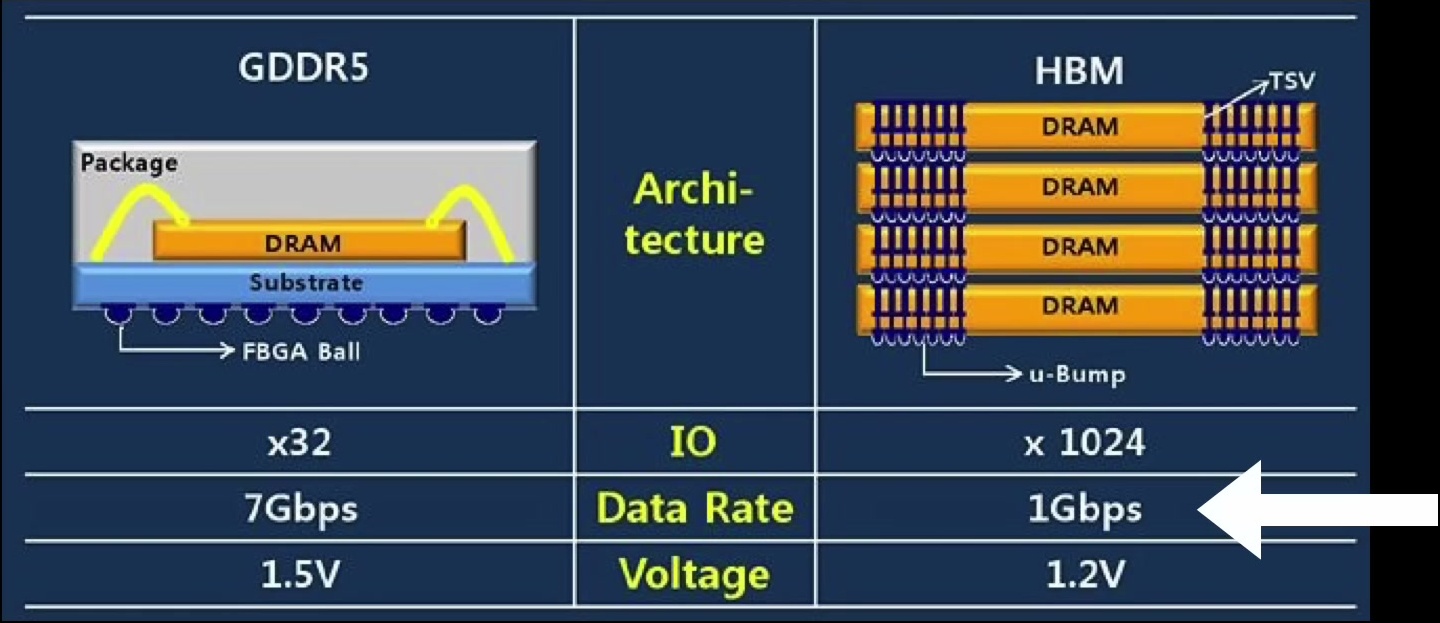

图 3：单颗 32 bit GDDR5 器件与一个 1024 bit HBM1 堆栈的对照；GDDR5 为 x32、7 Gbps、1.5 V，HBM 为 x1024、1 Gbps、1.2 V；整块 GPU 的总接口宽度要把所有器件或堆栈加起来。图出自视频引用的 Lee 等人论文。（视频 17:34–17:45）

对象	接口宽度	每线速率	峰值带宽
GTX TITAN Black / GDDR5	384 bit	7 Gb/s	336 GB/s
单个 HBM1 堆栈	1024 bit	1 Gb/s	128 GB/s
Fury X，4 个 HBM1 堆栈	4096 bit	1 Gb/s	512 GB/s
HBM2 目标，单堆栈	1024 bit	2 Gb/s	256 GB/s

为什么宽接口必须配合 TSV？因为 1024 根线不可能从 PCB 上走。GDDR 芯片焊在显卡板上，信号要走几厘米的板级走线；HBM 堆栈和 GPU 挨在同一块中介层上，距离只有几毫米，堆栈内部更是靠几十微米长的 TSV 垂直连通。连线越短，电阻和电容越小，每传一个 bit 消耗的能量越低，也才能在有限面积里塞下上千根并行线。

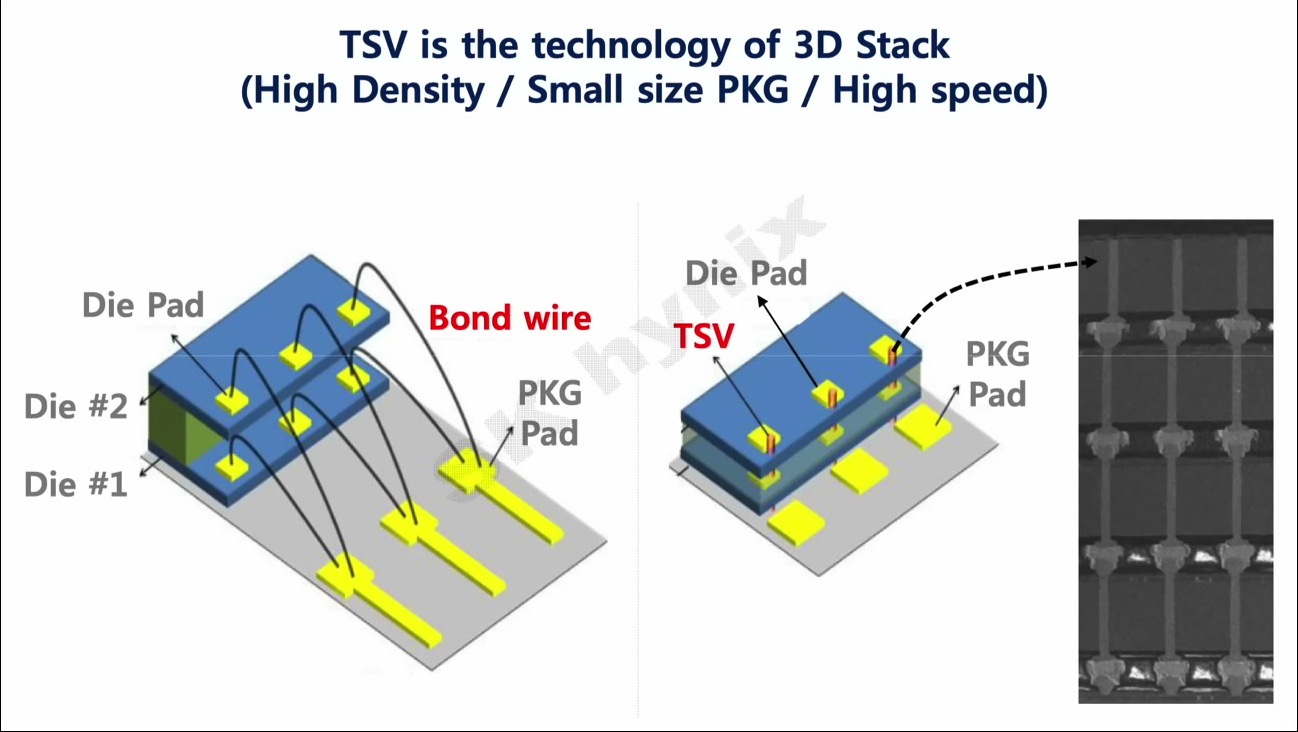

引线键合与 TSV 路径

图 4：引线键合堆叠与 TSV 连接的路径对比，TSV 把垂直互连缩短到裸片厚度量级。视频引用 Kim 与 Kim，Hot Chips 2014。（视频 18:07–18:17）

HBM1：标准化和第一款产品

SK 海力士 2013 年 12 月宣布开发出 HBM1：1 Gb/s/pin、1024 数据 I/O、单堆栈 128 GB/s、1.2 V，与 AMD 联合开发 [17]。同年，SK 海力士和 AMD 把 HBM 规范提交给 JEDEC，成为行业标准。

把自己和客户联合开发的接口交给标准组织，等于把竞争对手也请进来。好处是生态：GPU 厂商敢用一种多家都能供货的内存，配套的中介层、封装、测试设备也会跟进。

2015 年 6 月，AMD 发布 Radeon R9 Fury X，这是第一款用上 HBM 的显卡 [15]。它的 Fiji 封装集成了来自多家供应商的 22 颗裸片，AMD 的演示资料里 GPU engine 面积约 596 mm²，整个封装标注为 1011 mm² [18]。Bryan Black 当时说：”我们会在更多 AMD 产品里看到 HBM。这项技术不是只为这一款开发的，是为未来开发的。”

三、技术领先为什么还是失败：从 HBM1 到 HBM2

视频 19:07–24:52

Fury X 卖得不好，但客户还要下一代

Fury X 证明了 HBM 能用在旗舰 GPU 上，但它没卖出量。视频说主要原因是量产困难和良率问题，供货一直跟不上。

从财务上看，继续做 HBM 不是显而易见的选择：这个小众产品没赚到什么钱，SK 海力士可能连产线设备的投资都没收回来。崔泰源后来回忆，他和 AMD CEO 苏姿丰会面时提了好几个新的合作方向（比如一起做 CPU），但苏姿丰最想要的，还是继续开发 HBM。

崔泰源决定继续投入。这是一次由客户需求驱动的战略投资。

竞争也逼着他继续。Fury X 发布六个月后，三星宣布量产 HBM2。当时 HBM 市场很小、客户只有几家，如果海力士交不出 HBM2，三星就会拿下这一代，甚至整个品类。

HBM2：一次跳过两个台阶的赌博

2015 年 3 月，海力士展示了首批 HBM2 晶圆，路演资料上写着 2016 年年中推出，还在 NVIDIA 当年的 GTC 上展示了测试晶圆。2015 年 12 月底，韩国 ETNews 报道三星和海力士的 HBM2 都已进入开发最后阶段，2016 年上半年量产。

但团队内部压力很大。HBM1 没卖好，所以 HBM2 既要性能翻倍（每线速率提到 2 Gb/s），又要降成本。他们的做法是从 2x 纳米级 DRAM 工艺直接跳到 2z，跳过中间的 2y。（2x/2y/2z 是 DRAM 厂商对 20 纳米级内部几代工艺的代号，数字依次变小，不对应精确的纳米数。）裸片更小，一片晶圆切出的裸片更多，单颗裸片就更便宜。

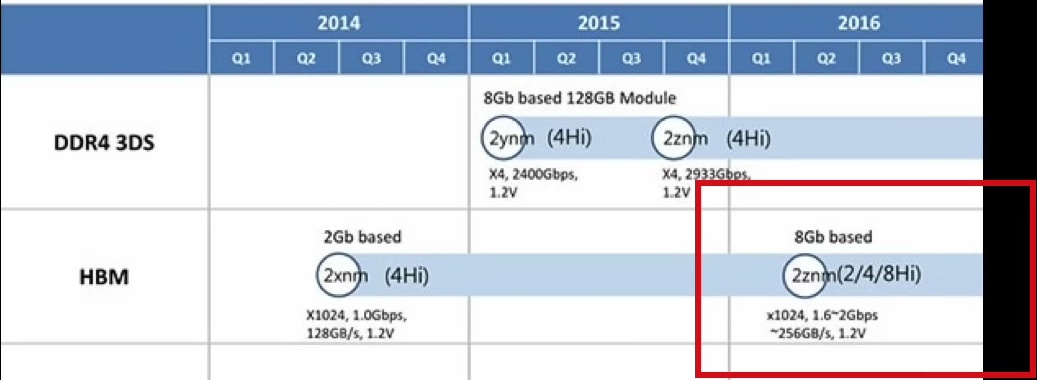

HBM2 路线图

图 5：2015 年展示的 HBM 路线图局部，2016 一栏写着 2z 级工艺、1.6–2 Gb/s 和约 256 GB/s。（视频 20:56–21:08）

据视频回顾，接下来发生了一连串事故：

规格临时改变：产品规格在最后关头变了，设计被迫紧急调整。
电气性能崩了：主要因为寄生电容过高，TSV 的传输速率只有 500 Mb/s，是 2 Gb/s 目标的四分之一。原计划出 2 Gb/s 和 1.6 Gb/s 两个版本，每个季度都在延期，2 Gb/s 的高端版本最终取消。
封装来不及优化：设计改得太急，没有时间调封装工艺，堆叠时裸片开裂，晶圆切割也出问题。视频称 HBM2 的平均良率约 50%。
过不了客户认证：产品发布之后仍然没通过客户的 qualification。时任 CEO 朴星昱亲自去拜访一位客户，得到的是”严厉的批评”。

整个延期持续了一年半，HBM2 团队的最高设计负责人换了三次，产品直到 2018 年才最终交付。

这里能看到降本逻辑的漏洞：工艺缩小省下的是裸片面积，但一颗可以卖出去的 HBM 堆栈，成本还包括堆叠、封装、报废和认证。只盯着第一步（每片晶圆切出多少裸片），后面几步一旦出问题，省下的硅成本全部赔回去还不够。

发布、客户认证、量产交付也是三个不同节点。只看发布日期，会以为海力士在 2016 年就有 HBM2 了，实际客户能大批量拿到货是 2018 年。

终于交付，需求又没了

HBM2 量产后，海力士投资超过 4 亿美元建了一座新的封装测试厂 P&T4。2010 年代后期，HBM 的一个重要需求来源是加密货币挖矿 GPU。然后 2018 年币圈进入寒冬，视频说比特币跌了约 75%，到了 5000 美元区间，挖矿 GPU 和 HBM 的需求一起崩了，P&T4 长期开工不足。

教训：成本和性能，先选一个

HBM2 给团队留下的结论很直白：在当时的工艺能力和时间压力下，成本和性能只能先选一个。 2018 年年中启动第三代 HBM2E 时，他们全力押性能。

具体改动：TSV 数量翻倍，加入散热用的 dummy bump 来应对温度变化带来的物理应力。TSV 翻倍不代表数据接口翻倍：HBM2E 仍然是 1024 个数据 I/O [19]，多出来的 TSV 用于供电、接地、冗余和散热。

但最大的变化在封装方式上。视频作者认为这一步风险很高：HBM 封装比普通 DRAM 多出约 100 道工序，耗时约为两倍；而且封装的对象是已经测试合格的好裸片，一旦在封装阶段失败，前面所有的晶圆制造成本都一起报废。

四、封装突破：从逐层热压到 MR-MUF

视频 24:53–31:58

先分清三件事：接合、底填、包封

HBM 堆栈的封装要完成三件事：

接合（bonding）：每个微凸点是一根铜柱，顶上戴一个焊料帽。把裸片对齐叠好后加热，焊料熔化，上下两层的微凸点焊在一起，形成电气和机械连接。
底填（underfill）：焊完之后，凸点之间还有约 10–50 μm 的空隙，不能空着。底填材料填进去，提供电气绝缘和防潮，最重要的是缓冲应力：硅、铜、焊料的热膨胀系数不同，温度一变各自伸缩的幅度不一样，没有底填，焊点会被反复拉扯直到开裂。
包封（overmold）：最后用模塑料把整个堆栈包起来，保护外部。

焊点与底填

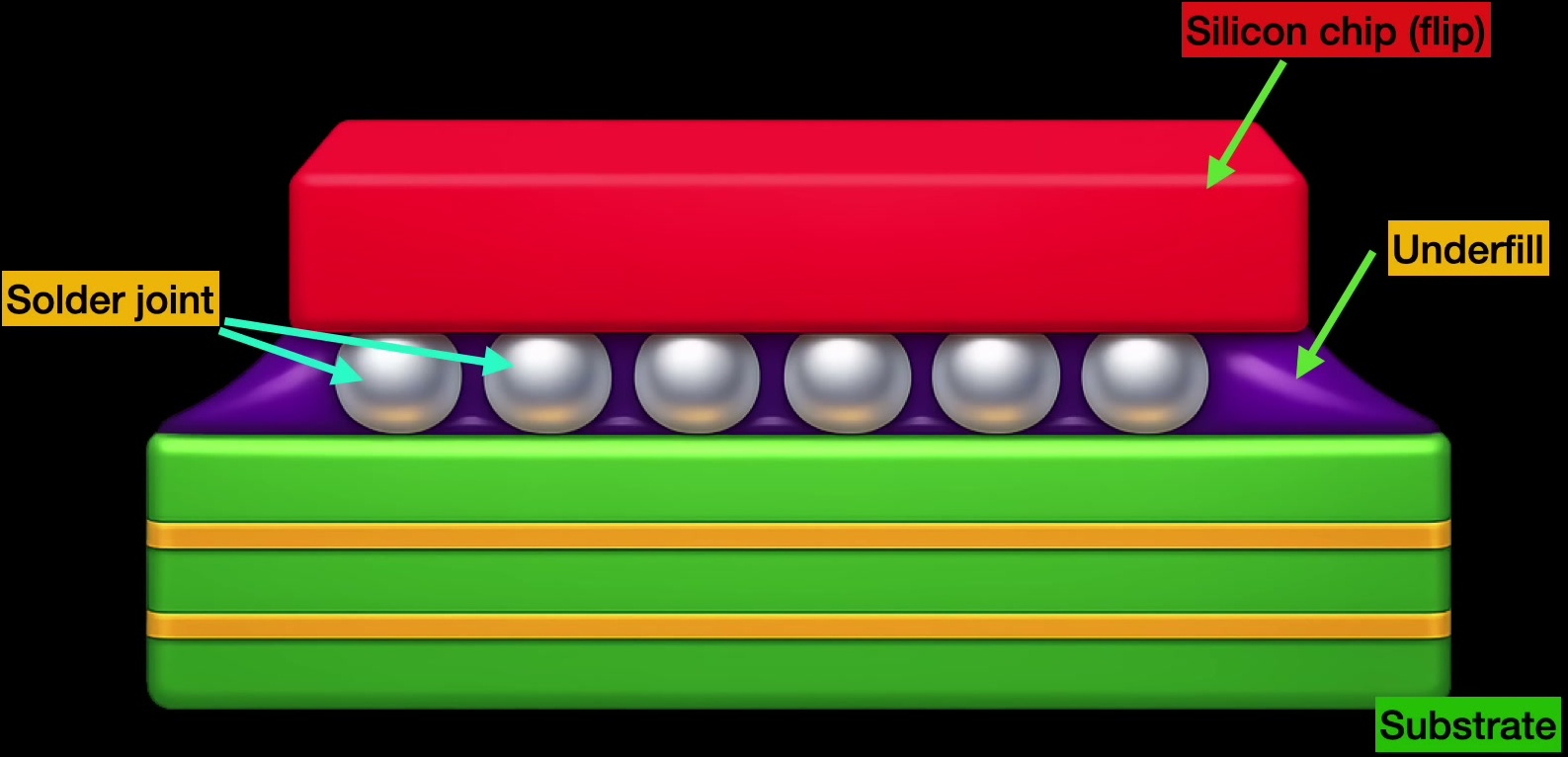

图 6：倒装芯片示意，紫色的底填材料位于焊点周围，用来说明底填的功能，尺寸不代表 HBM 实际情况。（视频 25:08–25:34）

┌──────────────────────────────────┐  ← 上层 DRAM 裸片
│▓▓       ▓▓       ▓▓       ▓▓     │  ← 微凸点（铜柱 + 焊料）
│░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░│  ← 底填材料：填满凸点之间的空隙，缓冲热应力
└──────────────────────────────────┘  ← 下层裸片

后面三种工艺路线的区别，就在于这三件事分几步做、哪几件合并在一起做。

TC-NCF：一层一层地压

HBM1 和 HBM2 用的是 TC-NCF（Thermal Compression with Non-Conductive Film，非导电膜热压接合）。

流程是：先在每颗裸片上贴一层非导电胶膜（通常是环氧树脂和丙烯酸的混合物），然后把裸片对齐、叠上去，一边加热一边用力往下压。焊料熔化形成连接的同时，胶膜也软化流动，填满凸点之间的空隙。接合和底填一步完成。

视频的比喻是做 smash burger（压扁汉堡）：把肉饼放在铁板上用力压扁。海力士最高用到约 40 公斤的接合力，”想象一袋大米砸在 HBM 上”。

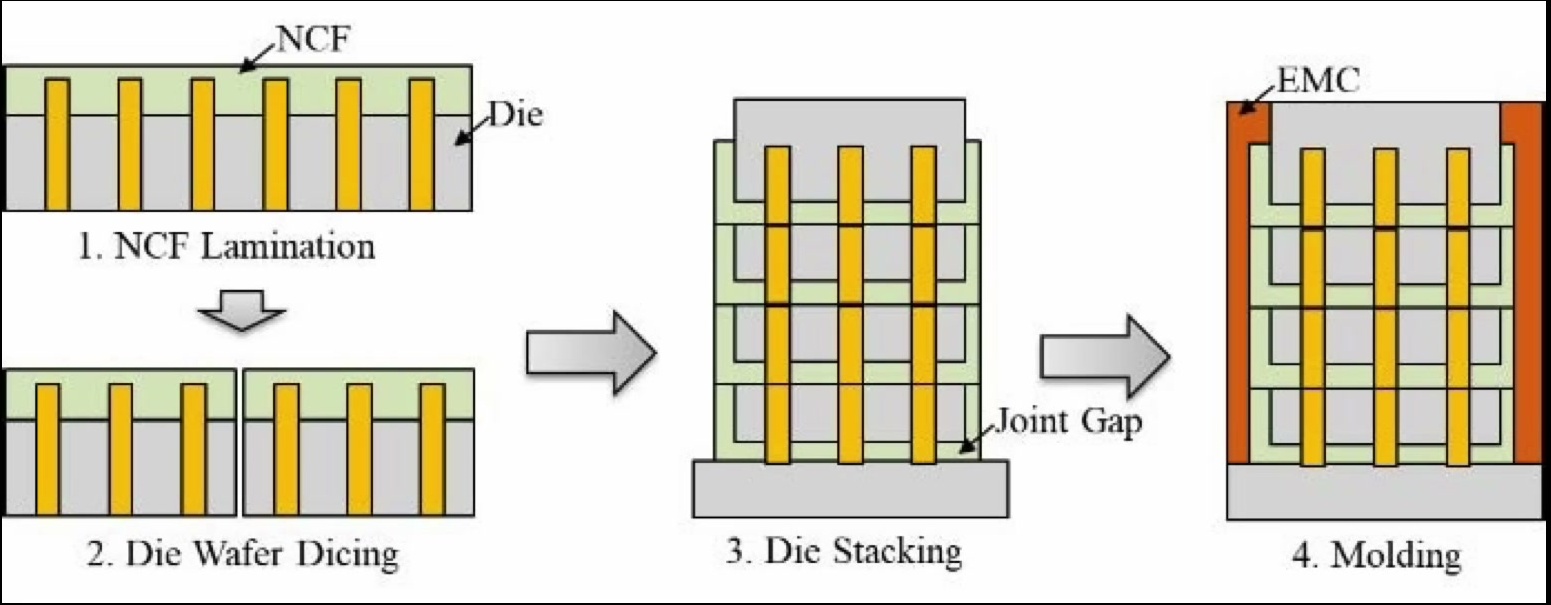

TC-NCF 四步流程

图 7：NCF 贴膜、晶圆切割、裸片堆叠和外部模塑的流程。视频引用 Hong 等，ECTC 2022。（视频 26:00–26:30）

TC-NCF 的优点：

用膜而不用胶，绝缘性好，短路风险低；
形成的底填层均匀，空洞少。层厚不均匀的话，叠到八层就成了比萨斜塔。

难点在工艺窗口：接合力、接合温度、升温速率、保温时间（dwell time）四个参数要同时调到刚刚好。偏了任何一个，都会出缺陷：

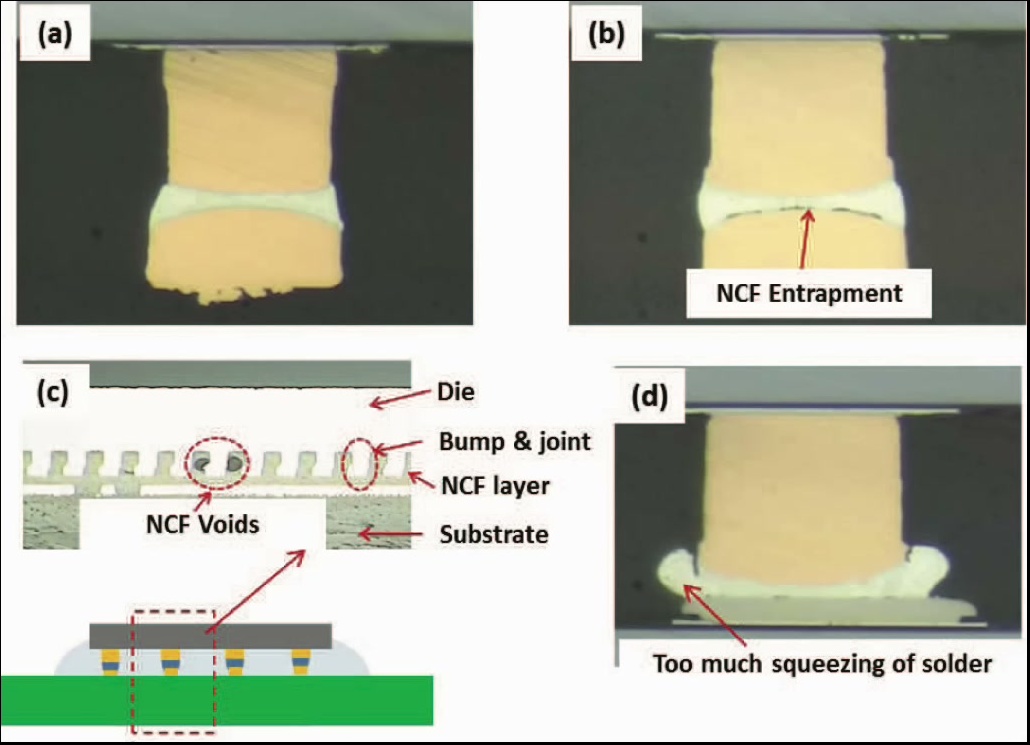

NCF 接合缺陷

图 8：(a) 正常接合；(b) NCF 夹在焊点里；(c) NCF 中有空洞；(d) 焊料被过度挤出。视频引用 Yang 等，EPTC 2015。（视频 26:52–27:04）

但最大的问题是 TC-NCF 一次只能接一层。HBM 堆栈有 5 颗或 9 颗裸片（4 层或 8 层 DRAM，加一颗基底），就要重复热压 4 次或 8 次。像做三层汉堡，每层肉饼单独压一遍。这不仅慢，而且每多压一次就多一次出错的机会：一个九层堆栈里有一个 TSV 没连上，九颗裸片全部报废。

HBM2E 让问题更严重：TSV 数量翻倍、又加了 dummy bump，要让所有凸点都接上，就得加更大的压力；更大的压力和更多次的加热，意味着更多裂片和质量问题。

层数越多，良率越难：一个简化模型

可以用一个简单的模型直观感受层数的影响。假设每个接合界面成功的概率都是 $p$，且互相独立，那么 $k$ 个界面全部成功的概率是：

\[Y = p^{k}\]

9 颗裸片之间有 8 个界面（$k = 8$）：

$p = 99\%$ 时，$Y = 0.99^8 \approx 92.3\%$；
$p = 95\%$ 时，$Y = 0.95^8 \approx 66.3\%$。

12 层 DRAM 加基底是 13 颗裸片、12 个界面，$p=99\%$ 时 $Y \approx 88.6\%$。这是教学用的模型，不是海力士的实测数据，没有考虑冗余 TSV、返修和裸片本身的缺陷，但它说明了一点：单层看起来”已经很好”的成功率，乘上层数以后可能就不够用了。

视频作者的判断是：TC-NCF 这条路再往下走不通，而且就算硬做成了，得到的东西和以前也没有本质区别，形成不了差异化。海力士需要换一条路。

MR-CUF：接合变快了，填充还是慢

2019 年，团队尝试了 Mass Reflow（整体回流，MR）：先把所有 DRAM 裸片叠好，然后整体加热一次，所有层间的微凸点同时熔化焊接。不用再一层一层压了。

这一步成功了。但底填怎么办？

团队先试了 Capillary Underfill（毛细底填，CUF），这是封装行业的成熟技术：回流之后，从芯片边缘注入液态底填材料，靠毛细作用把液体吸进所有缝隙，再加热固化。MR + CUF 就是 MR-CUF。

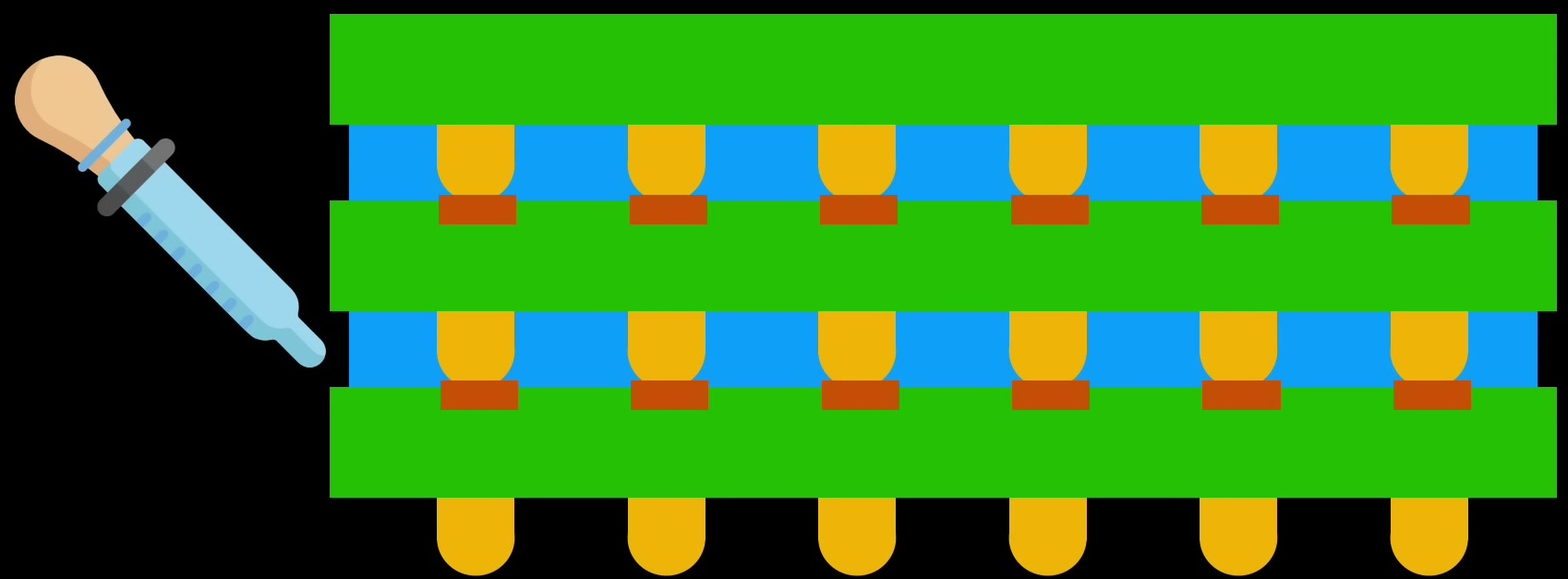

毛细底填完成状态

图 9：蓝色表示毛细底填材料已经进入各层间隙。（视频 28:55–29:24）

问题在于，MR-CUF 的毛细灌注和固化要对堆栈里的每一层依次重复。接合是一次搞定了，填充又变成了串行的瓶颈。试了半年，海力士放弃了这条路线。

这是制造业里的典型现象：把一道工序加速之后，瓶颈转移到了下一道。

MUF：底填和包封一次完成

团队接着看向移动芯片封装领域的 Molded Underfill（模塑底填，MUF）。手机芯片厂商采用 MUF，正是因为也被同样的吞吐问题折磨过。

MUF 用一种特殊的模塑料 EMC（Epoxy Molding Compound，环氧模塑料）：树脂里混着细小的填料颗粒。在模具里注入 EMC，它不仅流进凸点之间的缝隙，还同时包住整个芯片，然后一起加热固化。底填和包封合并成一步，也不用等毛细作用慢慢渗透。

MUF 模具

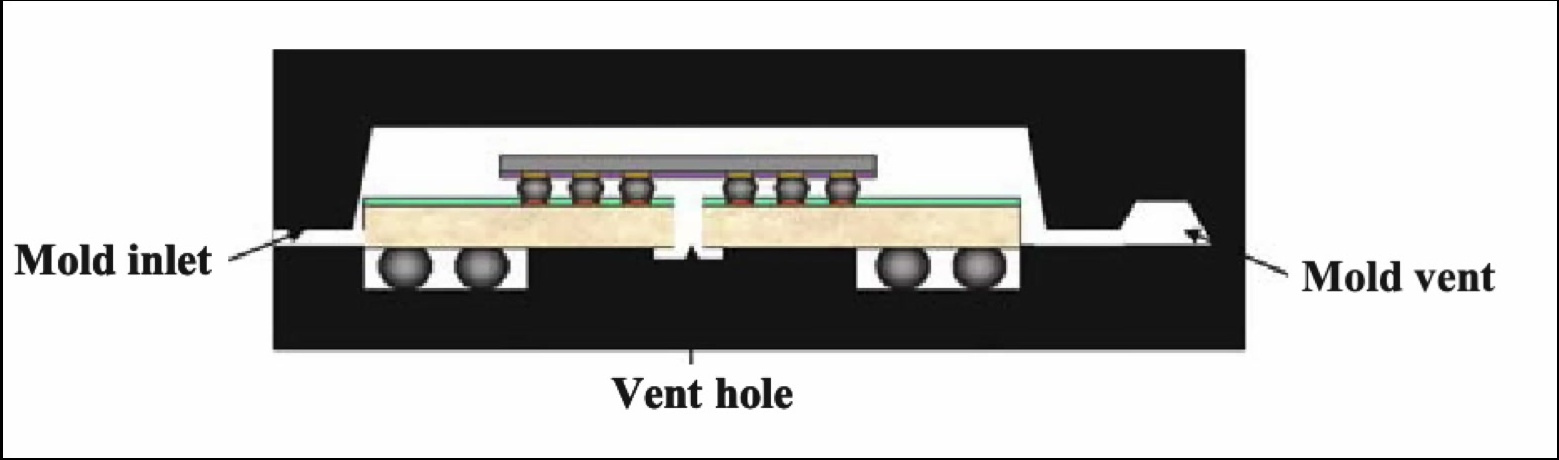

图 10：MUF 模具的进料口、排气口与排气孔（单颗倒装芯片示意，Lu 与 Wong，2009）。（视频 29:44–30:16）

听起来很合理，前提是能做成。难点有两个：

空洞：EMC 要流进凸点之间几十微米的缝隙，还不能留下气泡，粘度、填料颗粒大小、注塑压力、排气都要配合；
没人做过：MUF 以前只用在单颗小芯片的倒装封装上，从来没有用在八层 DRAM 堆栈上。

MR-MUF：所有东西从零开始共同开发

MR-MUF = 整体回流（一次完成所有层的接合）+ 模塑底填（一次完成底填和包封）。

因为市面上没有现成的设备和材料，海力士得全部自己联合开发：

模塑设备和日本 TOWA 一起做；
EMC 材料和日本 NAMICS 一起开发，迭代了大约 50 次。

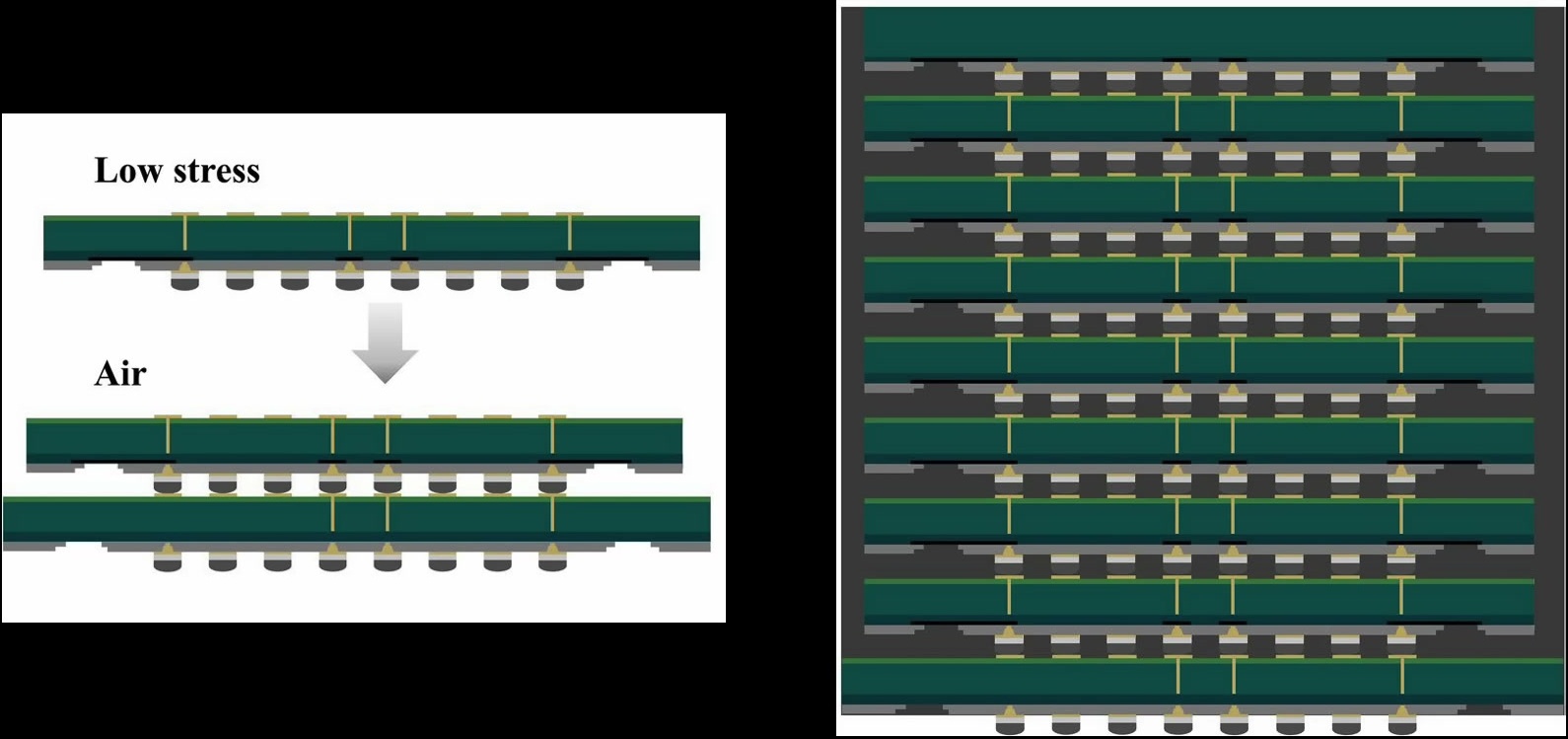

MR-MUF 回流与模塑

图 11：左侧为回流形成接合，右侧为多层堆栈的模塑填充与包封。视频引用 Lee 等，2025。（视频 31:10–31:43）

另外还要说服客户。HBM 和普通 DRAM 不同，是高度定制的：GPU 和 HBM 一起设计、一起验证。如果 MR-MUF 失败导致 HBM 延期，客户不可能去货架上随便买一个替代品。2019 年初，海力士第一次向潜在客户介绍 MR-MUF 时，客户（视频说”大概是被 HBM2 的事故吓怕了”）的反应是怀疑：这东西真能行？

它成了。2019 年 8 月，海力士宣布 HBM2E 开发完成：每线 3.6 Gb/s，单堆栈 460 GB/s，8 颗 16 Gb DRAM 裸片叠成 16 GB [20]。按公式验算：$1024 \times 3.6 / 8 = 460.8$ GB/s。客户认证测试中，HBM2E 的带宽表现远超预期，客户随即把它定进了自己的 GPU 设计。2020 年 7 月，HBM2E 量产 [19]。

后来海力士的 Advanced MR-MUF 还加入了逐片短时加热固定（chip control）的步骤，用来控制薄裸片的翘曲 [21]，所以”整体回流”只指接合这一步集中处理。海力士自己的数据是，MR-MUF 让 HBM2E 的散热比 HBM2 提高了 36% [21]。

三条路线对比：

路线	接合	底填与包封	瓶颈
TC-NCF	逐层对齐、热压	膜底填与接合同步完成，再单独包封	热压次数随层数增加，工艺窗口窄，薄裸片易裂
MR-CUF	多层整体回流	毛细底填逐层灌注、固化，再单独包封	接合快了，填充变成新瓶颈
MR-MUF	多层整体回流	EMC 模塑一次完成底填与包封	材料流动、空洞控制、多层可靠性，需要设备与材料共同开发

MR-MUF 是海力士在那个阶段、针对自己的瓶颈给出的解法。三星和 Micron 在 HBM3E 上继续沿用并改进 TC-NCF，下一代还有无凸点的混合键合（hybrid bonding），工艺之争还没结束。

2021 年 10 月，海力士宣布 HBM3 开发完成：单堆栈 819 GB/s，8 层 16 GB 和 12 层 24 GB 两个版本 [22]。2022 年 6 月宣布量产，供应 NVIDIA H100 [23]。

五、AI 需求怎样兑现：技术准备、客户路线与产能

视频 31:59–36:05

ChatGPT 之前：一个没人要的小众产品

视频估计，在 ChatGPT 出现之前，HBM 只占整个 DRAM 市场的 1.5%–2%。价格贵、性能过剩，加密寒冬之后挖矿 GPU 需求也没了，没几个人想要。

视频作者推测，三星管理层在这个阶段大概也开始怀疑，为什么要往 HBM 里投这么多钱。2010 年代后期，业界普遍认为 AI 的未来在边缘端：IoT 设备、5G 等。于是在一个关键节点上，三星把重心放到了 HBM-PIM（Processing-in-Memory，存内计算），而不是 HBM3。

HBM-PIM 的思路是在内存里集成可编程的 AI 计算单元，绕开冯·诺依曼瓶颈，减少数据搬运。这个概念有它的价值，但需要大量配套软件工作，而且作为”边缘推理”方案，它针对的是语音识别、机器视觉这类负载，不是大语言模型。

结果是：2022 年 11 月 30 日 ChatGPT 发布那天，能为人人都想买的 NVIDIA GPU 提供高性能 HBM3 的，只有 SK 海力士一家。

AI 需求爆发时，客户要的是能通过系统验证、能按时交付的 HBM。接口设计、封装工艺、和 NVIDIA 多年的联合验证，这些东西新进入者几个月内复制不出来。需求爆发放大的是此前积累的能力。

需求爆发不等于马上赚钱

ChatGPT 火了，但海力士的财报没有马上好转。2022 年整个存储行业都在消化疫情后的库存，DRAM 和 NAND 价格暴跌。ChatGPT 发布的那个季度（2022 年第四季度），海力士录得约 1.7 万亿韩元（视频按约 15 亿美元计）营业亏损 [24]，这是十年来第一次季度营业亏损，之后又连亏了三个季度。

新产品的需求要经过订单、生产、出货、确认收入，才能反映到财报上；而 HBM 当时在海力士总收入里占比还很小，盖不住标准 DRAM 和 NAND 的亏损。

2023 年春天：所有人都在催货

到 2023 年春天，HBM 这边开始变得有意思了。ChatGPT 迅速膨胀，客户要更多的 HBM，越快越好。视频说，崔泰源每见一个人，对方都要求他再把开发进度往前提，他开玩笑说都不敢再见人了。

海力士开始四处找产能：

P&T4 满负荷运转：就是那座加密寒冬后开工不足的封装厂，现在全速运转，但还是不够。
M15 改造：来不及建新厂，海力士把清州 M15 厂二楼一个原本规划给 NAND 的空洁净室，塞进了数百台设备，六个月内改造成 HBM 封装产线。前段晶圆厂的空间被改成了后段封装用途。

M15X：真正的信仰之跃

更大的赌注是 M15X 扩建。2022 年 9 月，ChatGPT 发布前几个月，海力士宣布在清州 M15 旁边扩建新厂。但很快，疫情后的巨额亏损让项目被搁置：公司已经在龙仁建一座新厂了，再扩建显得太冒进。

但龙仁要到 2027 年才能完工。到 2024 年初，HBM 需求增长的速度超出了所有人的预测。2024 年 4 月，海力士正式重启 M15X，并把它从原计划转为生产 DRAM（为 HBM 提供裸片）。官方公告的工厂建设费约 5.3 万亿韩元（视频按约 40 亿美元计），加上后续分期投入的设备，长期总投资超过 20 万亿韩元 [25]。

M15 与 M15X 位置

图 12：清州 M15 与相邻的 M15X 位置。原图来自 SK hynix。（视频 35:10–35:22）

HBM 产能是前段和后段配套的：DRAM 晶圆厂提供裸片，TSV 加工、堆叠封装、测试形成成品。只扩前段、封装跟不上，交不出 HBM；只扩封装、没有足够的合格裸片，设备也只能闲着。海力士一边用 M15 的空洁净室快速补封装产能，一边重启 M15X 补 DRAM 晶圆产能，两头一起扩。

看产能新闻时，可以问三个问题：

增加的是晶圆投片能力、堆叠封装能力，还是通过客户认证的成品交付能力？
数字是设备名义上限，还是稳定产量？
时间点是宣布、完工、试产，还是量产？

六、结尾：从韩国公司到全球 AI 存储供应商

视频 36:06–38:08

ADR 上市

2026 年 7 月 10 日，SK 海力士 ADR 在纳斯达克开始交易 [26]。按 SEC 最终招股书，此次发行 1.779 亿股 ADS，每股 149 美元，总发行额约 265.07 亿美元 [27]。纳斯达克称其为美国资本市场史上最大的 ADR 上市；视频说是”美国历史上第二大发行”，这个排名口径更宽，我没有找到一手资料直接确认。

视频作者认为，股价会去它该去的地方，但更重要的是：历史上很少有韩国公司像这样走出韩国、进入美国资本市场。崔钟贤时代进入能源和电信，让 SK 成为韩国第五大财阀；崔泰源收购海力士，让 SK 升到了第二。

印第安纳与 1100 万亿韩元

SK 海力士已经在美国印第安纳州 West Lafayette 建设先进封装生产与研发基地。2024 年 4 月公告的投资额约 38.7 亿美元，计划 2028 年下半年量产 [28]。视频发布之后，2026 年 8 月 28 日的奠基公告把预计总投资上调到超过 40 亿美元，洁净室计划 2028 年 10 月启用，量产推迟到 2029 年下半年；在韩国生产的晶圆运到印第安纳封装测试 [29]。

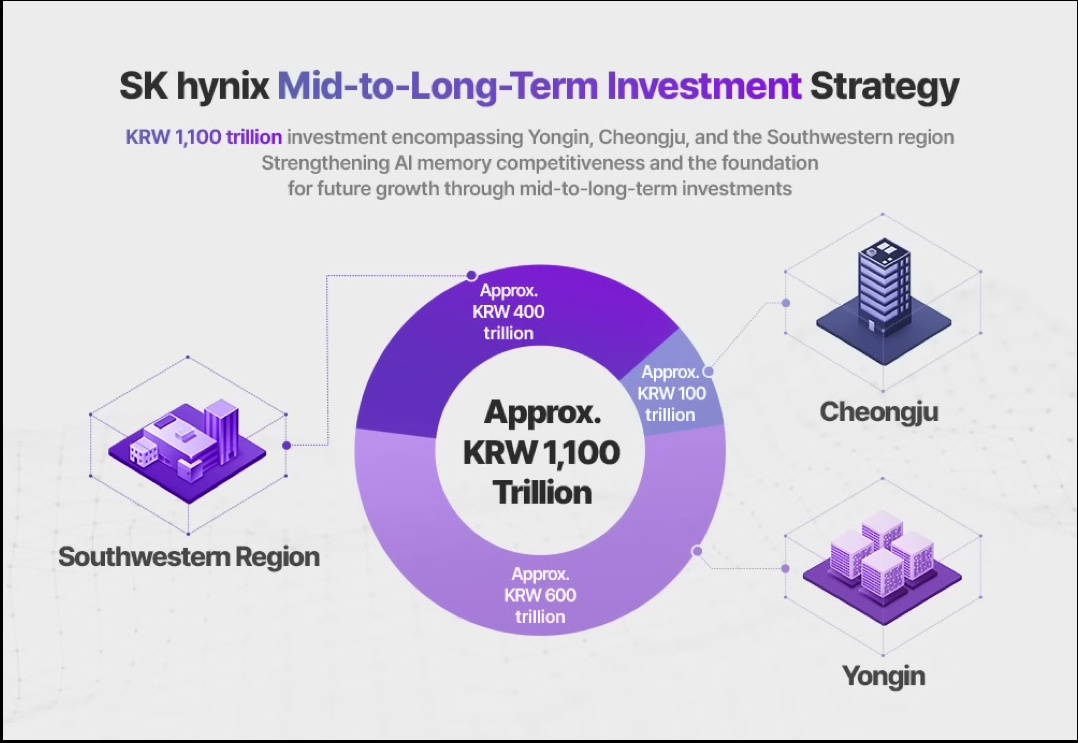

视频结尾时，DRAM 价格高企，供给已经被预订到两年之后。海力士在 2026 年 6 月公布了一项 1100 万亿韩元（1.1 × 10¹⁵ 韩元，”这个数字我在频道里还能说几次？”）的中长期投资策略 [30]：

龙仁集群：约 600 万亿韩元（投资会延续到 2033 年之后）；
清州集群：约 100 万亿韩元（NAND 厂、设备、HBM 后段封装）；
西南地区新集群：约 400 万亿韩元（选址待定）。

这是分阶段、分批经董事会批准的长期规划，主要靠经营现金流支撑，没有统一的截止年份，也不是年度资本开支。

1100 万亿韩元投资策略

图 13：2026 年 6 月公布的 1100 万亿韩元中长期投资策略及地区分配。原图来自 SK hynix。（视频 37:13–37:27）

视频作者还开玩笑说：”将来也许会有一个美国集群？做做梦嘛。”

视频的收束

很少有公司在危机和成功之间摆动得这么剧烈。连年亏损之后，海力士几乎被所有人放弃；SK 顶着内外反对把它买了下来；它做出了 HBM，然后 HBM 作为一个没人在意的小众产品躺了好几年；市场没有给出任何会有回报的信号时，公司还在继续做。

在《Super Momentum》的采访中，崔泰源回忆自己曾向父亲承诺，要打造一家能比肩甚至超越日本一流企业的公司。视频的最后一句是：借助 HBM 革命，SK 海力士做到了。

七、HBM 各代规格速查

视频主要讲到 HBM3，下面把一手资料里的各代规格补齐。注意带宽都是单个堆栈的接口峰值，不是整块 GPU 的总带宽，也不是程序实测的持续带宽。

世代	关键时间点	接口宽度	每线速率	单堆栈带宽	备注
HBM1	2013-12 海力士开发；2015-06 Fury X 上市	1024 bit	1 Gb/s	128 GB/s	8 × 128 bit 通道 [17]
HBM2	2016 Hot Chips 已公开规格	1024 bit	1.0/1.6/2.0 Gb/s	128/204/256 GB/s	新增 64 bit 伪通道模式；2/4/8-high [31]
HBM2E	2019-08 开发；2020-07 量产	1024 bit	3.6 Gb/s	460.8 GB/s	8 × 16 Gb 裸片 = 16 GB；首次采用 MR-MUF [19][20]
HBM3	2021-10 开发；2022-01 JEDEC 标准；2022-06 量产	1024 bit	6.4 Gb/s	819 GB/s	16 个独立通道，每通道 2 个伪通道；8-high 16 GB / 12-high 24 GB [22][32]
HBM3E	2024-03 量产；2024-09 12 层	1024 bit	最高 9.6 Gb/s	1.18 TB/s（3 月产品）；9.6 Gb/s 时理论 1228.8 GB/s	12-high 36 GB [33][34]
HBM4	2025-04 JEDEC JESD270-4；2025-09 海力士开发完成	2048 bit	标准 8 Gb/s；海力士产品 >10 Gb/s	标准约 2 TB/s	32 个独立通道；最高 16-high、64 GB；基底裸片转向 TSMC 逻辑工艺 [35][36]

几个容易看错的地方：

Gb 和 GB：16 Gb 是单颗裸片容量，16 GB 是八颗合起来的堆栈容量，差 8 倍；Gb/s 和 GB/s 也差 8 倍。
层数和带宽：从 HBM1 到 HBM3E，接口宽度一直是 1024 bit，叠 8 层还是 12 层只改变容量，不改变带宽。HBM4 的带宽跃升来自接口宽度翻倍到 2048 bit。
TSV 数量和数据 I/O：1024 指的是数据线，不包括地址、命令、电源、地线，TSV 的总数远多于 1024。
单堆栈和整卡：H100 SXM 用 5 个 HBM3 堆栈，B200 用 8 个 HBM3E 堆栈，整卡带宽要乘以堆栈数（再考虑实际降频）。

总结

回头看，海力士的 HBM 优势是四件事叠在一起的结果：

一个肯等的股东。SK 的收购让 HBM 这条亏钱的研发线，在 Fury X 卖不动、HBM2 延误、加密寒冬这些节点上都没被砍掉。
一个肯等的客户。AMD 在 Fury X 失败后仍然最想要 HBM，后来 NVIDIA 把 HBM2E、HBM3 定进了数据中心 GPU。HBM 是定制件，客户关系本身就是护城河。
封装工艺上的一次换道。TC-NCF 走到头之后，海力士没有在原路上硬加压力，而是先试 MR-CUF，半年后放弃，再和 TOWA、NAMICS 从零开发 MR-MUF。HBM2E 之后的几代领先，主要来自这一次换道。
扩产时前后段一起扩。M15 的空洁净室改封装，M15X 重启做 DRAM，P&T4 从闲置到满载。

AI 带来的需求，正好撞上了此前十年积累下来的可交付能力。用”押中了一个热门概念”来解释海力士的成功，漏掉了中间所有真正难的部分。

对看存储行业新闻的人，这个故事给出的问题清单是：负载缺的是带宽、容量还是算力？厂商给的是单堆栈还是整卡指标？裸片、互连、封装是否同时达标？客户认证和实际产量到了哪一步？扩产计划覆盖了所有瓶颈环节吗？

留几个还没想清楚的问题：

HBM4 把基底裸片交给 TSMC 之后，”定制 HBM”会让内存厂和 GPU 厂的关系更紧，还是让 TSMC 成为新的瓶颈？
12 层、16 层之后，MR-MUF 和 TC-NCF 谁的扩展性更好？混合键合什么时候进入量产？
三星当年选择 HBM-PIM 而非 HBM3，在 LLM 时代回头看是战略误判。但 PIM 的方向本身，会不会在推理侧（比如 decode 阶段的 GEMV）重新回来？
